Porovnanie distribučného transformátora medzi až 800 kVA a až do 800 kVA

Spoločnosť Conso Electrical Science and Technology Co., Ltd vyrobila od roku 2006 10 kV až 35 kV distribučného transformátora. Spoločnosť Conso Electrical nazhromaždila rozsiahle a bohaté skúsenosti s navrhovaním a výrobou. Inžinieri spoločnosti Conso Electric sa domnievajú, že 10 kV distribučných transformátorov majú významný rozdiel v technickej špecifikácii a štruktúre produktu medzi nad a pod 800 kVA.

1. Rozdiel distribučného transformátora v technickej špecifikácii:

Väčšia kapacita distribučného transformátora by mohla podporiť väčší menovitý prúd. Distribučný transformátor nad 800 kVA navyše potrebuje vážnejšiu ochranu vnútorného tlaku a stability prúdu.

A. Vnútorný tlak: Ak dôjde k vážnej poruche vo vnútri transformátora, vytvorí sa veľké množstvo plynu. Zrýchli by to starnutie izolácie a znížilo by to kapacitu rozptylu tepla. Môže dokonca spôsobiť výbuch, keď vnútorný tlak transformátora presahuje kritickú hodnotu. Väčší transformátor distribúcie kapacity by vytvoril viac plynu pri jednom zlyhaní prevádzky. Pretože množstvo plynu generovaného v tomto čase je dostatočné na to, aby spôsobili vážne následky, distribučné a výkonové transformátory s kapacitou 800 kVA a vyššie sa musia nainštalovať s plynovými relé podľa IEC 60076.

B. Aktuálna stabilita: Väčšia kapacita distribúcie a transformátor výkonu by mala viac obvodu z oboch strán primárnych aj sekundárnych. Na ochranu distribučného transformátora pred distribučnými vedeniami v blízkosti aj ďalekých distribučných vedení bude potrebný citlivejší istič a CT. Dva hlavné prúdové ochrana distribučného transformátora je diferenciálna ochrana a aktuálna ochrana rýchlej prelomenia.

2. Rozdiel distribučného transformátora na štruktúre produktu:

Pretože operačné zlyhanie spôsobí vážnejší dôsledok z transformátora väčšieho kapacity. Je potrebné, aby transformátor distribúcie väčšej kapacity mal pevnejšiu vnútornú štruktúru a citlivé komponenty.

Na ochranu distribučného transformátora pred skratom sa musí navrhnúť pevnejšia vnútorná štruktúra, pretože sa uvoľní vážnejšia elektrická energia. Ďalej by distribučný transformátor nad 800 kVA prijal nepretržité alebo špirálové vinutie, ako napríklad fóliový zábal. Medzitým potrebuje väčší transformátor distribúcie kapacity výkonnejší chladiaci systém. Je potrebné prijať metódu chladenia OFAF na niektoré distribučné transformátory nad 800 kVA, najmä ak je transformátor preťažený.

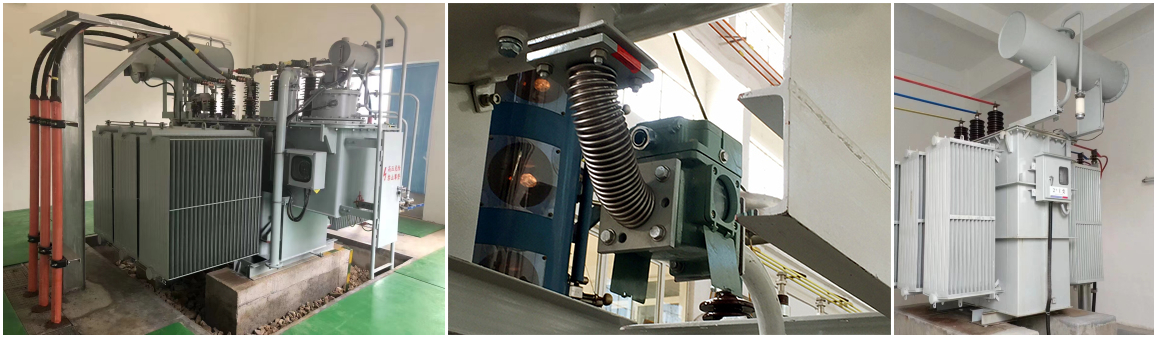

Pretože väčší distribučný a výkonový transformátor by vytvoril viac plynu pri prevádzkovom zlyhaní. Relé plynu musí byť vybavené na distribučnom transformátore. Znie to alarmom, keď menší plyn zhromaždil hornú časť distribučného transformátora, a keď sa vnútorný tlak zasekáva, vypne hlavný istič hlavného obvodu. Ďalej, aby sa usporiadal vnútorný tlak, bude prijatý aj transformátorový odvzdušňovač, aby sa chránili distribučné transformátory prežili od starnutia izolácie. Medzitým, aby sa znížilo stratu z poruchy energie, niektoré distribučné transformátor nad 800 kVA môžu namiesto meniča kohútikov (OLTC) vybaviť na základe zaťaženia (OLTC), a nie meniča kohútika bez zaťaženia (NLTC).

Distribučný transformátor má zjavný rozdiel od technickej špecifikácie a štruktúry produktu medzi nad a pod 800 kVA. Je to preto, že transformátory väčšieho kapacity potrebujú vážnejšiu ochranu, aby prežili z zlyhania prevádzky.

Spoločnosť Conso Electrical Science and Technology Co., Ltd je jednou z najstarších súkromných tovární, ktorá v provincii Zhejiang v provincii Zhejiang vyrába distribúciu 10 kV až 35 kV. Každý distribučný transformátor by mal pred doručením vážny továrenský test. Cieľom spoločnosti Electrical je dodať plynulý a úžasný prevádzkový zážitok používateľom terminálov.
