Lepšie vedieť pre hlavnú jednotku kruhového kruhu naplneného SF6

1. Hlavné vlastnosti rozvádzača izolovaného plynu SF6:

Spivník izolovaný plyn  Prijíma SF6 ako hlavné izolačné médium na hlavnej jednotke kruhu od 10 kV až 35 kV. Pri výstavbe urbanizácie má hlavná jednotka s plným plynom SF6 s plným plynom s názvom významné výhody kompaktného a modulárneho dizajnu. Všeobecne sa prijíma v mestskej energetickej sieti, železničnom tranzite, novom energetickom priemysle a priemyselných podnikoch.

1.1 Modulárny návrh rozvádzacieho rozvádzača izolovaných plynu SF6

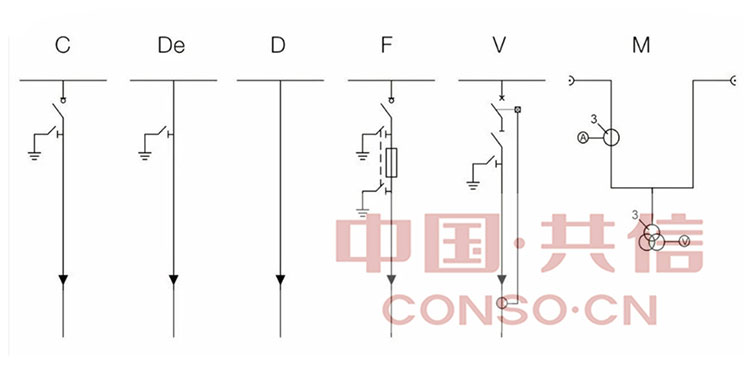

Tenhlavná jednotka SF6  Hlavne má C (panel káblového spínača), V (panel vákuového ističa), D (panel s priamym káblom), DE (priame pripojenie kábla s uzemňovacím panelom), F (panel odpojenia spínačov) a M (merací panel).

V skutočných prípadoch jednotka C a V ponúka riadenie a ochranu prikladania a výstupného napájacieho vedenia kábla. Okrem funkcie prevádzky zaťaženia má jednotka V pri odrezaní skratového prúdu a prúdu zaťaženia viac funkcie. Jednotka M vybaví meranie CT a PT a energetický meter. Normálne má šírku 800 mm, ktorá je rovnaká ako aKyn28-12. Jednotka D a DE sa používa na zvýšenie výšky kábla zo zeme po hornú časť hlavnej jednotky kruhu SF6. Okrem toho sa jednotka F používa aj pri vkladaní a ochrane výstupu, ale používatelia terminálov uprednostňujú prijatých jednotky v jednotke F, pretože ovládacie zariadenie je zložitejšie.

1.2 Kompaktný návrh rozvádzacieho rozvádzača izolovaných plynu SF6

Normálne je rozmer jednotky C alebo V W*H*D = 371*1800*750 (mm), ale vstupný alebo výstupný panel Kyn28-12 je W*H*D = 800*2300*1500 (mm). Niet pochýb o tom, že hlavná jednotka SF6 Ring má konkurencieschopnejšie logistiku a náklady na pôdu. Okrem toho má rozvádzacia rozvádzacia rozvádzačka SF6 nižšie náklady na materiál ako Kyn28-12 ako kompaktné navrhovanie.

2. Štrukturálne sudca s rozvádzačom izolovaným plynom SF6

   V rozvádzacom izolovanom rozvádzači má hlavne plynovú nádrž SF6, hlavný spínač a istič, systém zlyhanov, riadenie prevodového stupňa a sekundárneho riadenia a ochranného systému.

   Plynková nádrž SF6 prijíma 201 alebo 304 z nehrdzavejúcej ocele, z ktorých ročná miera úniku je nižšia ako 0,1%, ktorá je navrhnutá ako úplne utesnená a izolovaná. Zabezpečuje službu bez údržby viac ako 30 rokov.

   Je podobný ako avzduchom izolovaný rozvádzače  Že hlavným spínačom a ističom vo vstupnom a výstupnom paneli je prepínač uzemnenia, prepínač odpojenia, istič prepínača načítania a vákuový istič na riadenie a ochranu napájacích systémov.

   V jednej bežnej nádrži SF6 by mohla integrovať 7 modulárnych jednotiek na najviac 10 kV napájacieho mriežkového systému. V opačnom prípade je pre predĺženia potrebný pripojený kábel a káblová zátka. V jednej spoločnej nádrži sú však modulárne jednotky spojené zlyhanom medi.

   Systém sekundárneho riadenia a ochrany má funkciu na monitorovanie hodnotového napätia a prúdu na ochranu hlavnej jednotky SF6 pred zlyhaním systému. Medzitým podporuje aj automatizáciu, diaľkové ovládanie, získavanie údajov a prístup k systému SCADA. Okrem toho hlavná jednotka Ring SF6 poskytuje tiež pomocný zdroj napájania na zabezpečenie normálnej prevádzky riadenia a prenosu signálu.

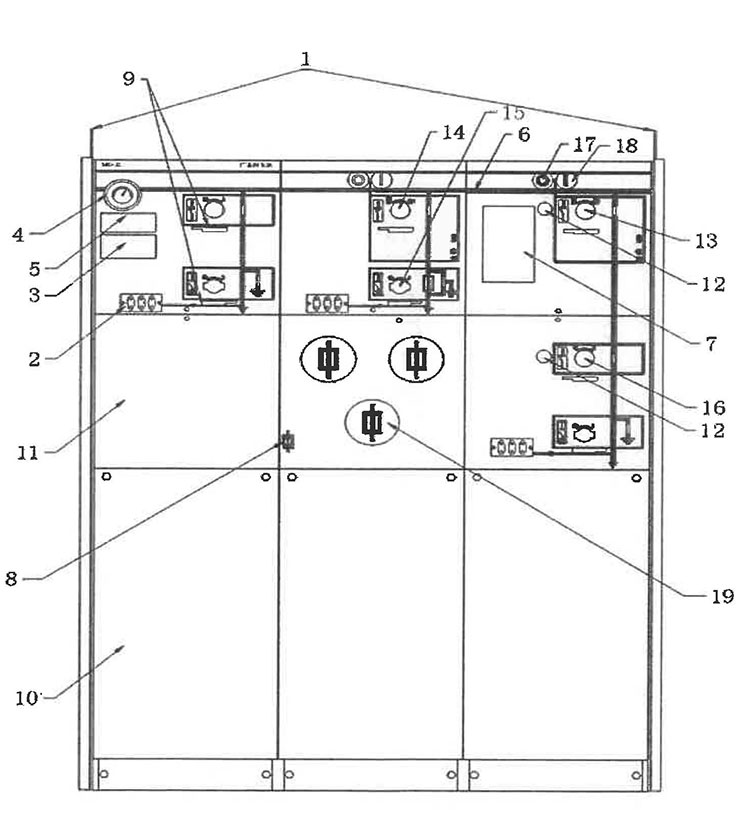

2,1 SF6 Izolovaný plynový čarodejnícky čarodejnica D IAGRAM:

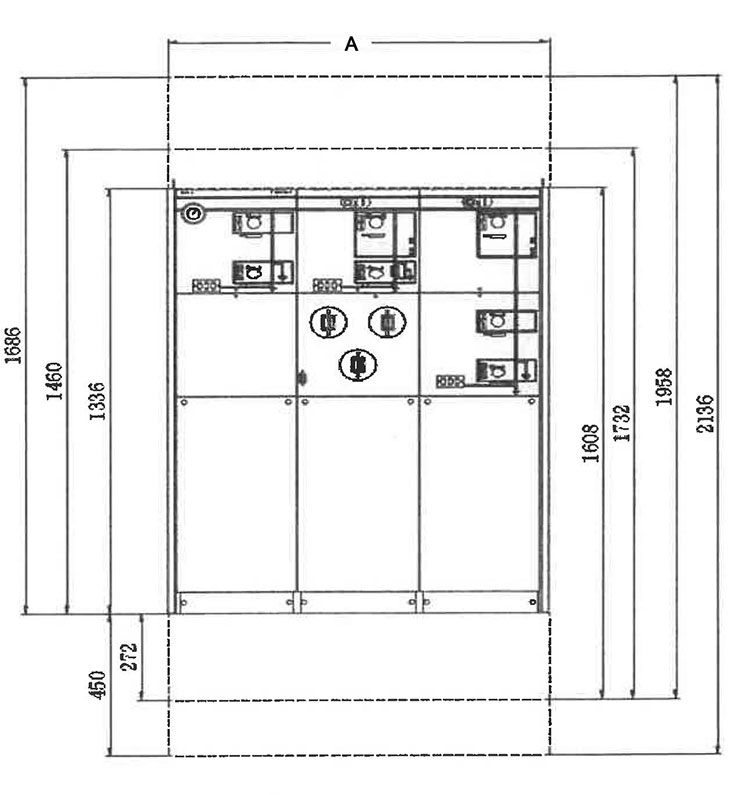

2.2 Vonkajšie rozmery hlavnej jednotky kruhu SF6 ：

2.3 Štandardná rozlíšenie a e Xtension m Oules ：

3. Parameter rozvádzača izolovaných plynu SF6
