3 Fázový distribučný transformátor ONAN Úvod

Distribučný transformátor ponorený do oleja	Amporphous Alloy Oil Filed Distribution Tansformer	Jednofázový ONAN distribúcia tansformer	33/0,4V ONAN Power Tansformer
Distribučný transformátor suchého typu odlievanej živice	Neenkapsulovaný suchý distribučný tansformer	Distribúcia suchého typu amorfnej zliatiny Tansformer	33/10kV ONAN Power Distribution Tansformer

3-fázový distribučný transformátor ONAN je kľúčovým komponentom elektrických systémov, označený "ONAN" pre svoj chladiaci systém "Oil Natural Air Natural". Tieto transformátory sú zodpovedné za zníženie vysokonapäťovej elektriny na úrovne vhodné pre obytné, komerčné a priemyselné aplikácie, čím zaisťujú spoľahlivosť. Pre optimálny výkon je životne dôležitá bežná údržba.

špecifikácia:

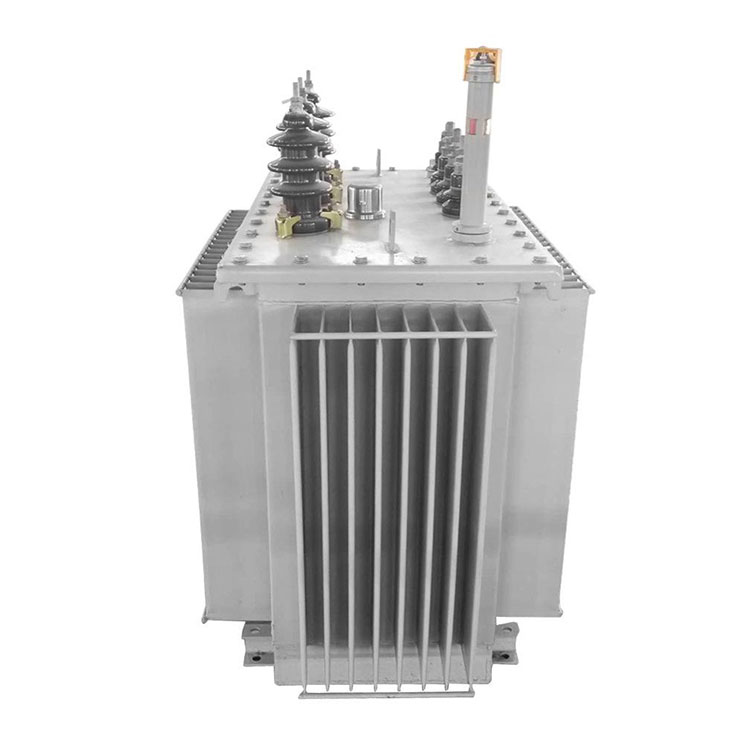

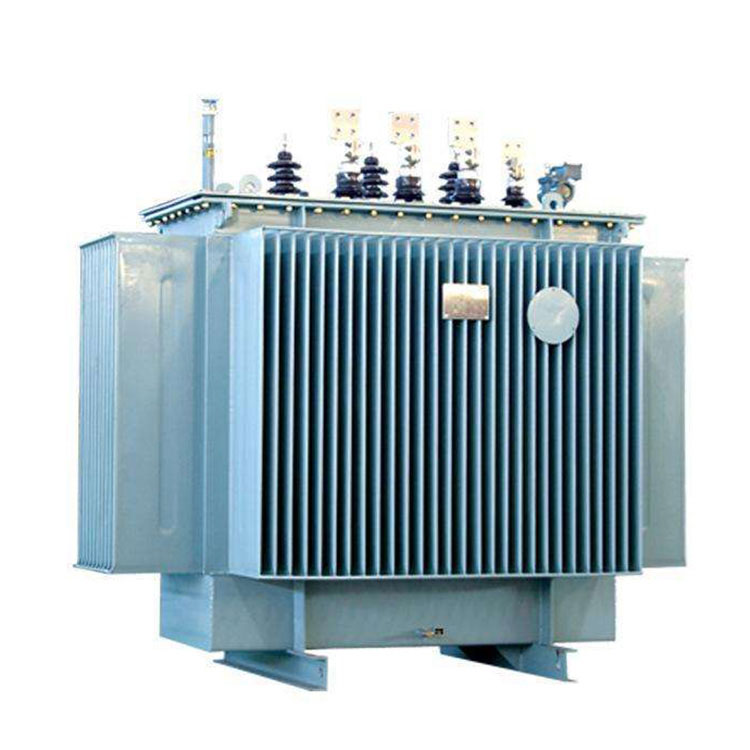

Detail CONSO·CN 3-fázového distribučného transformátora ONAN:

Naplnené olejom

Olej vyprázdnený

Amorfná zliatina

Jadro z valcovaného železa

Workshop CONSO·CN 3-fázový distribučný transformátor ONAN:

Testovacie centrum 3-fázového distribučného transformátora ONAN：

Conso Electrical Science and Technology Co., Ltd má schopnosť spustiť továrenský test na 10kv až 35kv elektrické zariadenie. V prípade 3-fázového distribučného transformátora ONAN sa tieto testy spustia, ale nie sú obmedzené na:

1. Merania straty naprázdno a straty zaťaženia:Tieto merania určujú straty v jadre transformátora a medi v podmienkach bez zaťaženia a pri plnom zaťažení. Zabezpečujú, aby účinnosť transformátora spĺňala stanovené normy.

2. Test nárastu teploty:Tento test meria nárast teploty vinutia transformátora a oleja v podmienkach plného zaťaženia. Zabezpečuje, že transformátor môže efektívne odvádzať teplo a neprekračuje povolené teplotné limity.

3. Dielektrické testy:Tieto testy zahŕňajú test aplikovaného napätia a test čiastočného vybitia. Test aplikovaného napätia kontroluje schopnosť transformátora odolať podmienkam prepätia, zatiaľ čo test čiastočného výboja kontroluje akékoľvek čiastočné výboje, ktoré by mohli viesť k porušeniu izolácie.

4. Test pomeru otáčok:Tento test kontroluje pomer závitov vinutia transformátora, aby sa zabezpečilo, že zodpovedá konštrukčným špecifikáciám. Zabezpečuje, že transformátor poskytne správnu transformáciu napätia.

5. Test impedancie skratu:Tento test meria impedanciu transformátora v podmienkach skratu. Zabezpečuje, že transformátor vydrží skratové prúdy bez nadmerného zahrievania alebo poškodenia.

6. Test izolačného odporu:Tento test meria izolačný odpor medzi rôznymi vinutiami a jadrom transformátora. Zabezpečuje, že izolácia je neporušená a že neexistujú žiadne elektrické únikové cesty. Prijateľné hodnoty odporu závisia od menovitého výkonu a špecifikácií transformátora.

7. Test odporu vinutia:Tento test meria odpor vinutí transformátora, aby sa zabezpečilo, že sú v rámci špecifikovaných limitov. Odchýlky môžu naznačovať problémy s vodičom alebo pripojeniami.

8. Test dielektrickej pevnosti oleja:Tento test hodnotí dielektrickú pevnosť transformátorového oleja, aby sa zabezpečilo, že odolá elektrickému namáhaniu a zabráni vzniku vnútorného oblúka.

Zariadenia na výrobu 3-fázového distribučného transformátora ONAN:

Conso Electrical Science and Technology Co., Ltd vlastní tri súpravy transformátorových pecí a dve súpravy zariadení na odlievanie transformátorov. To nám umožňuje vyrobiť viac ako 200 jednotiek 200kVA 3fázových distribučných transformátorov ONAN a 100 jednotiek 630kVA trojfázových distribučných transformátorov zo živice za 30 dní. Stroj na navíjanie fólie sa používa nielen na výrobu suchých transformátorov, ale umožňuje nám tiež vyrábať 3-fázové distribučné transformátory ONAN, ktoré presahujú rozsah IEC 60076, ako je napríklad 10kV 4000kVA distribučný transformátor ponorený do oleja.

CONSO·CN 3-fázový distribučný transformátor ONAN pripravený na odoslanie:

Spôsob balenia:

Údržba distribučného transformátora ONAN:

Pravidelná kontrola:Implementujte plánovanú kontrolnú rutinu, aby ste okamžite identifikovali akékoľvek problémy alebo anomálie.

Monitorovanie kvality oleja:Pravidelne analyzujte kvalitu izolačného oleja vrátane testov na vlhkosť, plyny a nečistoty. Dá sa to dosiahnuť testami analýzy kvality oleja.

Kontrola izolačného materiálu:Pravidelne kontrolujte izolačné materiály, ako sú puzdrá, izolačný olej, izolačné podložky a izolačné manžety, aby ste sa uistili, že nie sú poškodené alebo nestarnú.

Údržba chladiaceho systému:Ak transformátor využíva chladiaci systém ONAN (Oil Natural Air Natural), uistite sa, že chladiace radiátory a ventilátory fungujú správne. Vyčistite povrchy chladiča, aby sa zachovala primeraná cirkulácia chladiaceho oleja.

Testovanie izolačného odporu:Pravidelne vykonávajte testy izolačného odporu, aby ste overili celistvosť izolačného systému. To je možné vykonať pomocou testera izolačného odporu.

Prevencia úniku:Skontrolujte, či z transformátora neuniká olej a okamžite ich odstráňte, aby ste zabránili strate izolačného oleja.

Bežné čistenie:Pravidelne čistite vonkajší povrch transformátora, aby ste odstránili prach a nečistoty, čím sa uľahčí odvod tepla a zníži sa znečistenie izolácie.

Kontrola zariadenia na ochranu pred bleskom:Uistite sa, že zariadenia na ochranu pred bleskom na transformátore sú neporušené, aby sa zabránilo poškodeniu v dôsledku úderu blesku.

Prevencia korózie:Skontrolujte vonkajší kryt transformátora, či nie je zhrdzavený, a podľa potreby upravte alebo opravte ochranné nátery.

Evidencia:Uchovávajte podrobné záznamy o každej operácii údržby, vrátane výsledkov kontroly, identifikovaných problémov, vykonaných údržbových činností a vymenených komponentov. Tieto záznamy pomáhajú sledovať históriu údržby transformátora.

Pravidelné elektrické testovanie:Pravidelne vykonávajte elektrické testy, vrátane testov na prerušený obvod a skrat, aby ste overili elektrický výkon transformátora.

Postupujte podľa odporúčaní výrobcu:Dodržiavajte pokyny výrobcu a príručku údržby pre konkrétny distribučný transformátor ONAN, pričom dodržujte odporúčané postupy údržby a servisu.
