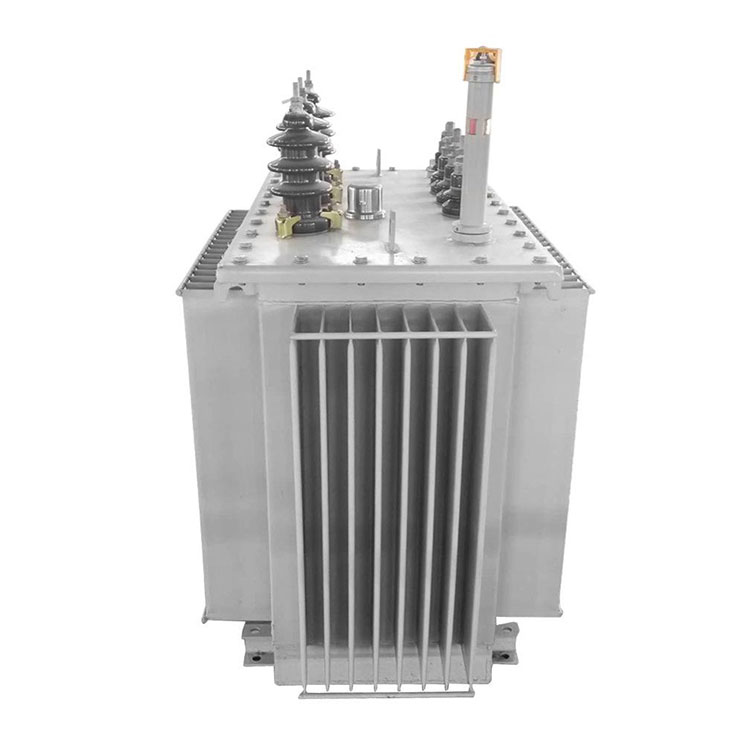

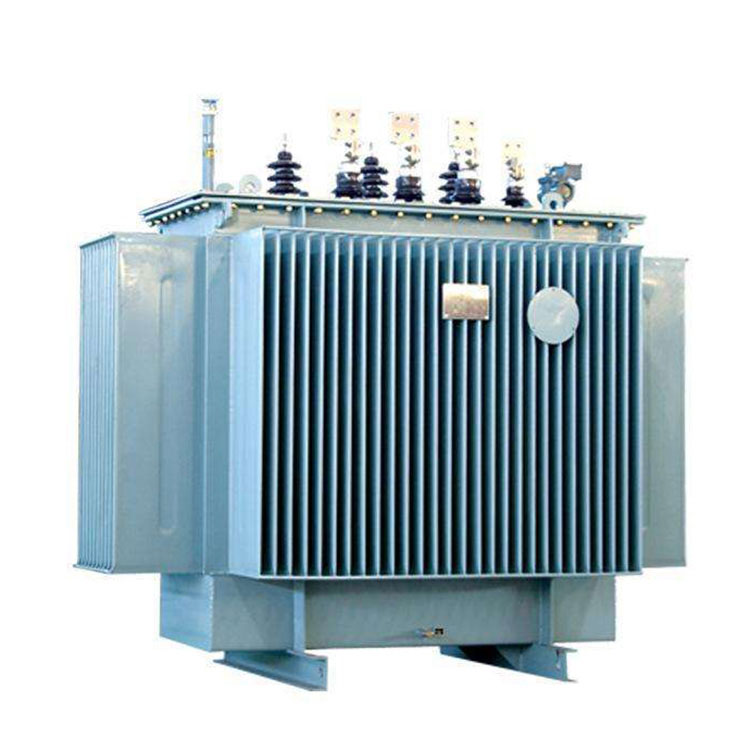

1600 kva distribučný transformátor ponorený do oleja

Spoločnosť Conso Electrical Science and Technology Co., Ltd vyvinula výrobný postup a koncepciu dizajnu produktu na distribučnom transformátore, kompaktnej rozvodni a vákuovom ističi od roku 2006. Na zabezpečenie kvality distribučného transformátora 1600 kVA Oil Immersed sa spoločnosť spolieha na automatizovanú výrobu stroje s pokročilou inteligenciou. Každý 1600 kVA distribučný transformátor ponorený do oleja si pred odoslaním zaslúži sériu výrobných testov. V prípade kolísania materiálových nákladov inžinier navrhne najvhodnejšie riešenie podľa požiadaviek klientov. Úprimne sa tešíme na spoluprácu s vami.

Odoslať dopyt

Popis produktu

Video

Tipy na kontrolu 1600 kVA olejového rozvodného transformátora:

(1) Skontrolujte, či 1 600 kVA olejový ponorný distribučný transformátor počas prevádzky vydáva normálny „hučajúci“ elektromagnetický zvuk.

(2) Skontrolujte, či je 1600 kVA olejový ponorný distribučný transformátorový olej priehľadný a či má mierne žltú farbu, čo naznačuje normálnu kvalitu.

(3) Overte teplotu oleja a hladinu oleja počas prevádzky transformátora, či sú normálne a či nedochádza k úniku.

(4) Uistite sa, že napätie a prúd sú v rámci normálnych parametrov, keď je spustený 1600 kVA distribučný transformátor s olejovou ponorkou.

(5) Skontrolujte spoje, káble a prípojnice 1600 kVA olejom ponoreného rozvodného transformátora, či nevykazujú známky prehriatia.

(6) Skontrolujte puzdro 1600 kVA olejového rozvodného transformátora, či nie je čisté, nemá praskliny a stopy po vybití, a uistite sa, že chladiaci systém funguje správne. 1600 kVA rozvodný transformátor s olejovým ponorom.

Conso electric ponúkne ku každému transformátoru návod na obsluhu, vyššie uvedené tipy by chceli poskytnúť viac informácií.

Technická hodnota 1600 kVA olejového ponorného distribučného transformátora:

Menovitá kapacita:	1600 kva;
režim:	S11-M-1600 alebo závisí;
Žiadna strata pri načítaní:	1640 W alebo závisí;
strata pri načítaní:	14500 W alebo závisí;
Impedancia:	4,5 %;
Spôsob chladenia:	NA;
Menovitá frekvencia:	50 alebo 60 Hz;
Materiál navíjania:	Medené vinutie (štandardné);
Vektorová skupina:	Dyn11; Yyn0 alebo závisí;
Nárast teploty:	60K/65K alebo závisí.

CONSO·CN 1600 kVA olejový rozvodný transformátor Detail:

Naplnené olejom

Olej vyprázdnený

Amorfná zliatina

Jadro z valcovaného železa

Workshop CONSO·CN 1600 kVA olejového rozvodného transformátora:

Navíjacia dielňa

Oblasť sušenia cievok

Oblasť plnenia oleja

Oblasť hotového výrobku

testovacie centrum distribučného transformátora s výkonom 1600 kVA:

niekoľko odporúčaní na dosiahnutie ekonomickej prevádzky 1600 kVA olejového rozvodného transformátora:

Pri výstavbe novej rozvodne po etapách, s ohľadom na rast zaťaženia a s iba jedným transformátorom v počiatočnej fáze, by mala byť kapacita transformátora určená v súlade s konečnou stupnicou. Faktor zaťaženia transformátora by mal byť blízko optimálneho ekonomického prevádzkového rozsahu, vo všeobecnosti pod 75 %. Ak neexistujú žiadne okamžité plány rozšírenia, transformátor by nemal fungovať pri plnom zaťažení.

Viacnásobné transformátory pracujúce paralelne by mali spĺňať nasledujúce podmienky pre paralelnú prevádzku: skupiny pripojení a fázové vzťahy sú rovnaké; napätie a pomer závitov sú rovnaké v rámci povolených tolerancií; každá úroveň napätia spadá do regulačného rozsahu; aby sa zabránilo cirkulujúcim prúdom v dôsledku rozdielov elektromotorických síl medzi sekundárnymi vinutiami, ktoré by mohli ovplyvniť výstupný výkon a poškodiť transformátory. Skratová impedancia by mala byť rovnaká, v rámci prípustnej tolerancie 10 %; pomer kapacity by mal byť medzi 0,5 a 2; zabezpečiť rovnomerné rozloženie záťaže, aby sa predišlo preťaženiu transformátorov s nižšou kapacitou a impedanciou, zatiaľ čo transformátory s väčšou kapacitou a vyššou impedanciou zostávajú pod zaťažené. Veľkosť skratovej impedancie musí spĺňať požiadavky na skratový prúd systému, inak by sa mali prijať obmedzujúce opatrenia.

Pri výbere technických parametrov výkonových transformátorov by mala byť základom celková spoľahlivosť transformátora. Zvážte pokročilosť a racionálnosť technických parametrov a zároveň zohľadnite ich vplyv na bezpečnosť systému. Berte do úvahy vlastné komplexné straty transformátora. Keď sú straty pri zaťažení v podstate rovnaké, vyberte si transformátory s nižšími stratami naprázdno, ak je to možné, a zabezpečte, aby straty pri zaťažení spĺňali požiadavky národnej normy „Technické parametre a požiadavky na trojfázové výkonové transformátory ponorené do oleja“.
