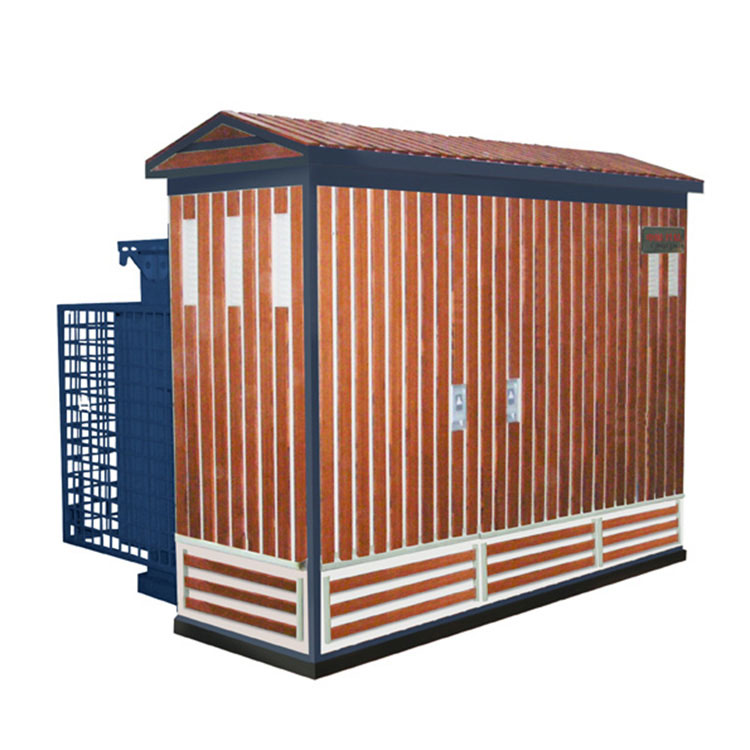

Transformátor namontovaný na solárnej podložke

Od roku 2018 je dopyt po solárnom elektrickom produkte čoraz väčší. Spoločnosť Conso Electrical Technology and Science Co., Ltd. však v roku 2012 vyvinula transformátor namontovaný na solárnej podložke ako výrobu transformátora namontovaného na podložke a kompaktnej rozvodne. Vďaka výhodám Conso Electrical získava cenné partnerstvo z domáceho a zámorského trhu. Počas týchto rokov spoločnosť Conso Electrical vyrobila a dodala transformátor namontovaný na solárnu podložku do Mjanmarska, Papuy Novej Guiney, Čadskej republiky atď.

Odoslať dopyt

Popis produktu

Video

Transformátor namontovaný na solárnu podložku Úvod:

Predstavenie produktu pre transformátor namontovaný na solárnej podložke:

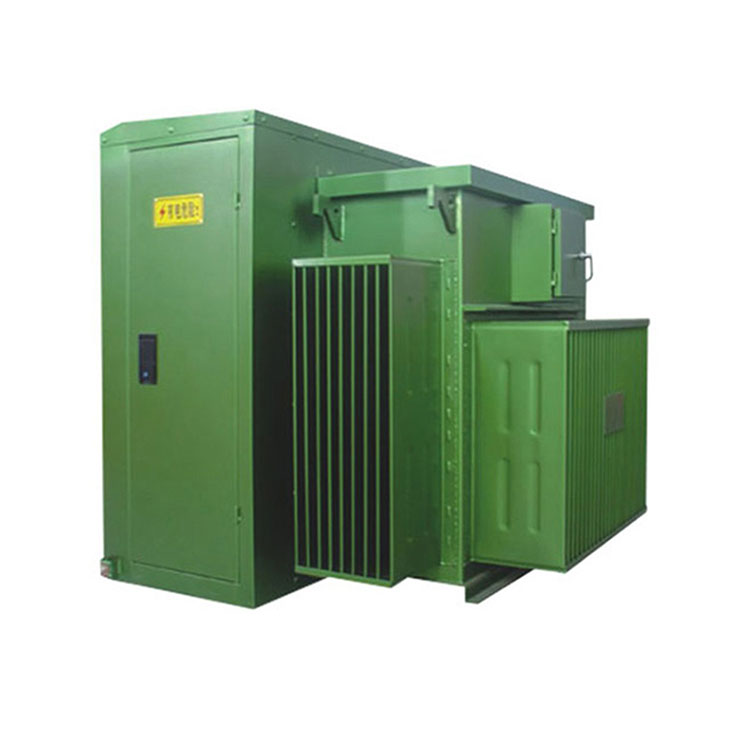

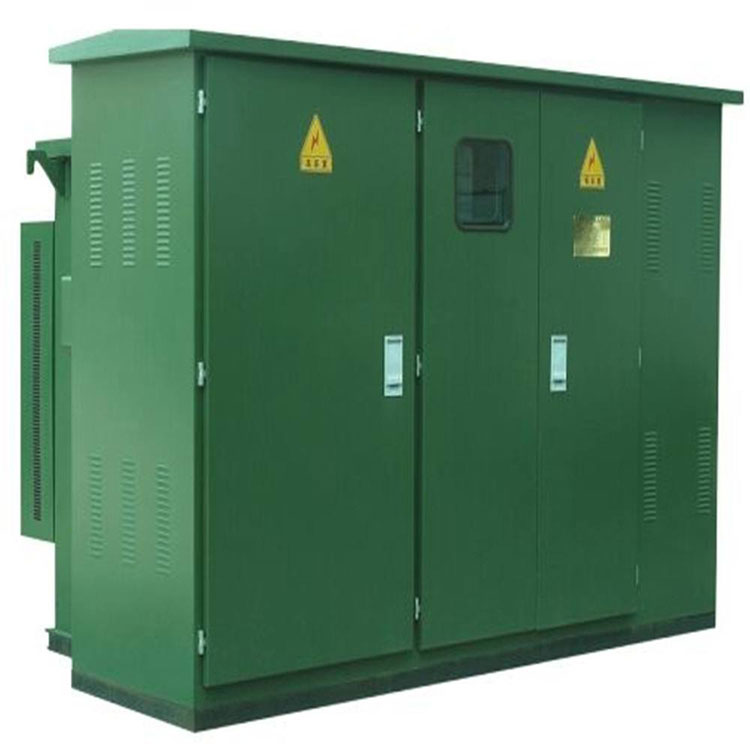

Výkonový transformátor namontovaný na solárnu podložku série ZGS11 je kombinovaný transformátor, ktorý integruje vysokonapäťové poistky, viacpolohové spínače záťaže a prepínače odbočiek naprázdno ako vnútorné komponenty transformátora. Tieto komponenty sú inštalované vo vnútri olejovej nádrže transformátora a kompletné nízkonapäťové zariadenie je inštalované externe. Používa sa vo fotovoltaických systémoch na výrobu elektriny na zvýšenie nízkeho napätia (0,69 kV, 0,27 kV alebo 0,315 kV) generovaného meničom na napätie siete (10 kV alebo 35 kV) na pripojenie k sieti. Transformátor je vo všeobecnosti olejový transformátor s dvojitým deleným alebo dvojitým vinutím a vysokonapäťový spínač je olejový spínač.

Vlastnosti transformátora namontovaného na solárnej podložke:

Dizajnové štandardy zodpovedajú požiadavkám GB/T10217-2013 a GB/T6451.

Všetky živé časti sú uzavreté v kryte bez odkrytých živých častí. Vyznačuje sa plne utesnenou a izolovanou štruktúrou, ktorá eliminuje potrebu izolačných vzdialeností a zaisťuje spoľahlivú ochranu osobnej bezpečnosti. Keďže všetky živé komponenty na vysokonapäťovej strane sú utesnené vo vnútri olejovej nádrže, nie sú tam žiadne odkryté časti pod napätím, vďaka čomu je bezpečné a účinne bráni vniknutiu malých zvierat.

Rozvodňa v americkom štýle môže byť integrovaná do slučkového sieťového napájacieho systému, čím sa vytvorí slučkový sieťový napájací systém so skriňovými slučkovými sieťovými boxmi alebo káblovými odbočkovými boxmi. Môže byť tiež nakonfigurovaný ako typ terminálu.

Má kompaktné rozmery a malé rozmery. Je vybavený rebrovými radiátormi na odvádzanie tepla a je možné pridať voliteľné ventilátory. Funguje ticho. Pri rovnakej napäťovej úrovni a kapacite distribučného systému je naša rozvodňa amerického typu len tretinovou veľkosťou transformátorov európskeho typu.

Má kompaktný a cenovo výhodný dizajn. Všetky komponenty sú pevne umiestnené vo vnútri alebo na kryte transformátora, čím sa eliminuje potreba ďalších pomocných zariadení. Vysokonapäťová strana používa zásuvné poistky na ochranu, čo uľahčuje údržbu, prevádzku a údržbu. Nízkonapäťové bočné ističe sú pevné, zaisťujú bezpečné a spoľahlivé pripojenie a silnú stabilitu.

Transformátor ponorený do oleja má silnejšiu kapacitu preťaženia, nízky čiastočný výboj, vysokú úroveň izolácie, nízky hluk a dlhú životnosť produktu.

Podložka namontovaná trafostanica obsahuje riadiacu (pomocnú) transformátorovú miestnosť, ktorá dokáže premeniť napätie generované meničom na sieťové napájanie (jednofázové 220 V, trojfázové 380 V) na napájanie pomocných zariadení a iných osvetľovacích zariadení, čo zaisťuje spoľahlivú prevádzku. podložky namontovanej rozvodne.

Nízkonapäťová strana obsahuje prepäťové ochrany špecifické pre fotovoltaiku, ktoré poskytujú špecializovanú ochranu pred harmonickými, prepätím, rušením a inými problémami zo strany meniča.

Transformátor namontovaný na podložke môže byť vybavený inteligentným komplexným monitorovacím a ovládacím zariadením (integrovaná ochrana alebo reléová ochrana) podľa potreby používateľa na diaľkové monitorovanie a prevádzku.

Transformátor namontovaný na solárnu podložku Technický parameter:

Menovitá kapacita:	200 kva dve 1600 kva;
Primárne napätie:	10 kV, 11 kV, 15 kV, 30 kV, 33 kV alebo závisí;
Sekundárne napätie:	400V, 800V, 1000V alebo závisí;
Nárast teploty:	55K/65K (priemerná horná časť/vinutie oleja);
Ochranná miera:	IP68 pre transformátorovú nádrž, IP54 pre kryt;
Účinnosť:	podľa požiadaviek;
Nadmorská výška:	nepresahuje 2000 m nad morom;
Izolačný materiál:	25# 45# minerálny olej;
Menovitý prerušovací prúd:	40 KA;
Menovitý prúd poistky:	20 A až 100 A.
