Prečo sa nízkonapäťové rozvádzače GCS stávajú inteligentnou voľbou pre moderné systémy distribúcie energie

Abstrakt:Spoľahlivá distribúcia nízkeho napätia vyžaduje viac ako len pripojenie elektrického zariadenia. Vyžaduje si to systém rozvádzača, ktorý dokáže organizovať obvody, zlepšiť prevádzkovú bezpečnosť, zjednodušiť údržbu a podporovať čoraz zložitejšie požiadavky na automatizáciu.CONSO·CN Nízkonapäťový spínací prístroj GCSje navrhnutý na základe modulárnych funkčných jednotiek, praktických zásuvkových mechanizmov, delenej konštrukcie a flexibilných káblových spojení. Tento článok vysvetľuje jeho štruktúru, kľúčové technické vlastnosti, aplikácie, výhody a dôležité úvahy pri výbere pre inžinierov, dodávateľov, distribútorov a nákupcov priemyselných energetických systémov.

Obsah

• Čo je to nízkonapäťový rozvádzač GCS?
• Aké sú hlavné štrukturálne vlastnosti rozvádzača GCS?
• Prečo si vybrať nízkonapäťový rozvádzač GCS na distribúciu energie?
• Ako sa porovnáva GCS s nízkonapäťovým rozvádzačom GCK?
• Kde sa používa nízkonapäťový rozvádzač GCS?
• Ako by si mali kupujúci vybrať nízkonapäťový spínací prístroj GCS?
• Prečo záleží na schopnosti výrobcu?
• Často kladené otázky o nízkonapäťových rozvádzačoch GCS

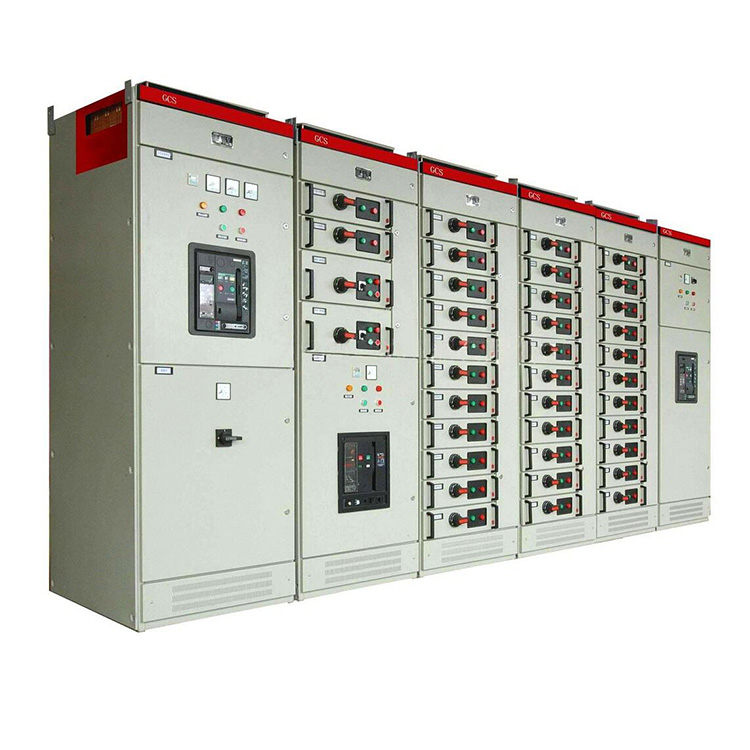

Čo je to nízkonapäťový rozvádzač GCS?

Nízkonapäťový rozvádzač GCS je modulárne riešenie distribúcie a riadenia nízkeho napätia určené pre aplikácie, kde je potrebné organizovať viacero obvodov, funkcie riadenia motora, automatizačné rozhrania a prístup k údržbe v rámci kompaktnej elektrickej zostavy.

V porovnaní s konvenčnými nízkonapäťovými konfiguráciami rozvádzačov kladie zariadenie GCS väčší dôraz na modulárne funkčné jednotky a praktické extrakčné a pohonné mechanizmy. Podľa informácií o produkte CONSO·CN môže byť jeho riešenie GCS vyrobené podľa zákazníckeho jednoriadkového diagramu, plánu rozmiestnenia a nákupného zoznamu, čo umožňuje, aby konečná konfigurácia lepšie zodpovedala skutočnému distribučnému systému.

Dizajn je obzvlášť užitočný, keď projekt vyžaduje viacero výstupných podávačov a nezávislých funkčných jednotiek. Namiesto toho, aby sa s celou skriňou zaobchádzalo ako s jedným elektrickým priestorom, konštrukcia GCS rozdeľuje vybavenie na funkčné časti, čím pomáha operátorom izolovať jednotlivé okruhy a obmedziť potenciálny vplyv lokalizovanej poruchy.

Aké sú hlavné štrukturálne vlastnosti rozvádzača GCS?

Účinnosť systému GCS vychádza zo vzťahu medzi jeho elektrickými komponentmi, usporiadaním prípojníc, funkčnými oddielmi, káblovými oddielmi a výsuvnými jednotkami. Pri hodnotení riešenia GCS je obzvlášť dôležitých niekoľko štrukturálnych charakteristík.

Modulárne funkčné jednotky

Modulárna konštrukcia umožňuje konfigurovať rôzne okruhy podľa aktuálnych distribučných požiadaviek. To je cenné pre priemyselné zariadenia, kde podávače, obvody riadenia motora, automatizačné zariadenia a pomocné záťaže môžu vyžadovať rôzne elektrické konfigurácie.

Oddelené funkčné priehradky

Funkčné jednotky a oddelenia sú navrhnuté s jasným oddelením. Toto usporiadanie môže pomôcť obmedziť vplyv poruchy na menšiu oblasť a umožňuje personálu údržby pracovať na jednotlivých úsekoch bez zbytočného rušenia ostatných okruhov.

Horizontálne usporiadanie s tromi prípojnicami

Informácie o produkte od CONSO·CN špecifikujú trojzbernicové horizontálne usporiadanie určené na zabezpečenie dynamickej a tepelnej stability. Uvedené prevedenie odolá pôsobeniu skratového prúdu do 80/176 kA v závislosti od použitej konfigurácie a podmienok.

Vysoká hustota obvodu

Jedna skriňa MCC môže pojať až 22 obvodov podľa zverejnených informácií o produkte výrobcu. Táto konfigurácia môže byť užitočná pre výrobu energie, petrochemický priemysel, priemyselnú automatizáciu a iné zariadenia s veľkým počtom elektrických záťaží.

Praktická priehradka na káble

Externé káblové pripojenia sú usporiadané vo vyhradenej káblovej priehradke, pričom káblový vstup a výstup je možný z rôznych smerov v závislosti od konfigurácie. Prúdový transformátor s nulovou sekvenciou môže byť tiež umiestnený v káblovom priestore, čo uľahčuje inštaláciu a údržbu.

Rozsiahle sekundárne pripojenia

Zásuvkové jednotky GCS môžu poskytovať viacero sekundárnych zásuvných kontaktov. CONSO·CN uvádza, že jednotky s 1 jednotkou a viac môžu mať 32 párov, zatiaľ čo konfigurácie s polovičnou jednotkou môžu mať 20 párov. Táto kapacita podporuje počítačové rozhrania, obvody automatického riadenia a ďalšie požiadavky na sekundárne riadenie.

Prečo si vybrať nízkonapäťový rozvádzač GCS na distribúciu energie?

V prípade priemyselných elektrických systémov ovplyvňuje výber rozvádzača nielen počiatočnú inštaláciu, ale aj prevádzku, riešenie problémov, rozšírenie a údržbu. Technológia GCS ponúka niekoľko praktických výhod.

Ďalšou dôležitou výhodou je flexibilita dizajnu. Rozvádzač GCS nie je nevyhnutne vybraný ako všeobecná sériová skriňa. Profesionálny výrobca môže nakonfigurovať zariadenie podľa elektrických výkresov, usporiadania zariadení a požiadaviek na nákup. Tento prístup je obzvlášť cenný pre projekty, kde sa rozloženie záťaže a konfigurácia skrine líšia od štandardných usporiadaní.

Ako sa porovnáva GCS s nízkonapäťovým rozvádzačom GCK?

GCS a GCK sa používajú v nízkonapäťových distribučných systémoch, ale ich konštrukčné prístupy nie sú identické. CONSO·CN popisuje GCS ako pokročilý typ v porovnaní s jeho nízkonapäťovým rozvádzačom GCK, pričom zdôrazňuje jeho väčšiu modularitu a praktickejšie usporiadanie extrakcie a pohonu.

Správna voľba by mala byť v konečnom dôsledku založená na systémovom napätí, prúde, požiadavkách na skrat, množstve obvodov, rozmeroch skrine, architektúre riadenia, stratégii údržby a príslušných štandardoch, a nie na jednoduchom výbere jedného modelu, pretože sa javí ako pokročilejší.

Kde sa používa nízkonapäťový rozvádzač GCS?

Systémy GCS sú vhodné pre širokú škálu priemyselných a infraštruktúrnych distribučných prostredí. Ich modulárna architektúra je obzvlášť cenná, keď projekt obsahuje množstvo odchádzajúcich obvodov alebo vyžaduje integráciu s automatizačnými systémami.

• Výroba energie:Podporuje požiadavky na distribúciu a riadenie motora spojené s veľkými výrobnými jednotkami.
• Petrochemické zariadenia:Užitočné tam, kde početné motory, čerpadlá, riadiace systémy a pomocné záťaže vyžadujú organizovanú distribúciu.
• Priemyselná výroba:Pomáha riadiť viaceré výrobné linky a elektricky poháňané stroje.
• Obchodné a infraštruktúrne zariadenia:Možno konfigurovať pre centralizované nízkonapäťové distribučné systémy.
• Automatizačné systémy:Viaceré sekundárne kontakty môžu podporovať počítačové rozhrania a obvody automatického riadenia.
• Veľké projekty elektrodistribúcie:Modulárne skrine je možné konfigurovať podľa projektovej jednoriadkovej schémy a usporiadania zariadení.

V prípade veľkých zariadení môže schopnosť organizovať viacero napájačov v rámci koordinovanej zostavy rozvádzačov zlepšiť celkovú udržiavateľnosť distribučnej architektúry.

Ako by si mali kupujúci vybrať nízkonapäťový spínací prístroj GCS?

Nákup skrine GCS by mal začať skôr elektrickým systémom než samotnou skriňou. Kvalifikovaný dodávateľ by mal dostať dostatok technických informácií na určenie vhodnej konfigurácie.

1. Potvrďte elektrické parametre.Definujte menovité napätie, menovitý prúd, frekvenciu, požiadavky na skrat a ďalšie parametre špecifické pre projekt.
2. Pripravte jednoriadkový diagram.To poskytuje dodávateľovi jasné pochopenie prichádzajúcich a odchádzajúcich okruhov.
3. Určite množstvo obvodu.Zvážte podávače, obvody riadenia motora, pomocné obvody a budúce požiadavky na rozšírenie.
4. Vyhodnoťte fyzické rozloženie.Mali by sa zvážiť rozmery skrinky, smer kábla, inštalačný priestor a priestor pre údržbu.
5. Uveďte požiadavky na kontrolu.Automatizácia, monitorovanie, počítačové rozhrania a sekundárne obvody by mali byť definované pred výrobou.
6. Skontrolujte koordináciu ochrany.Ističe a komponenty obmedzujúce prúd by sa mali vyberať podľa aktuálneho distribučného systému.
7. Skontrolujte testovanie a dokumentáciu.Kupujúci by si mali vyžiadať príslušné technické výkresy, skúšobnú dokumentáciu, zoznamy komponentov a prevádzkové informácie.

V prípade prispôsobených projektov môže poskytnutie kompletného jednoriadkového výkresu, plánu rozloženia a nákupného zoznamu dodávateľovi výrazne zlepšiť komunikáciu a znížiť chyby v konfigurácii. CONSO·CN špecificky identifikuje tieto dokumenty ako súčasť svojho výrobného procesu GCS.

Prečo záleží na schopnosti výrobcu?

Nízkonapäťová skriňa rozvádzača je skôr koordinovaná elektrická zostava než jednoduchý kovový kryt. Kvalita konštrukcie prípojníc, elektroinštalácie, zostava funkčnej jednotky, výber komponentov, mechanické nastavenie a testovanie môžu ovplyvniť spoľahlivosť konečného systému.

Pri výbere výrobcu alebo dodávateľa nízkonapäťových spínacích zariadení GCS v Číne by kupujúci mali hodnotiť viac ako cenu. Medzi kľúčové faktory patria:

• Skúsenosti s výrobou nízkonapäťových rozvádzačov
• Schopnosť interpretovať jednoriadkové diagramy a projektové výkresy
• Možnosti prispôsobenia a inžinierstva
• Postupy kontroly kvality pri montáži
• Schopnosť testovania a kontroly v továrni
• Dostupnosť technickej dokumentácie
• Technická podpora po predaji
• Schopnosť koordinovať rozvádzač so širším distribučným systémom

CONSO·CN predstavuje GCS ako súčasť svojho širšieho portfólia nízkonapäťových rozvádzačov spolu s riešeniami GCK, MNS a GGD. Informácie o produktoch tiež zdôrazňujú zákazkovú výrobu na základe výkresov zákazníkov a distribučných požiadaviek.

Pre kupujúcich, ktorí porovnávajú dodávateľov, môže sortiment nízkonapäťových rozvádzačov poskytnúť užitočný kontext pri určovaní, ktorá architektúra skrine je najvhodnejšia pre konkrétny projekt.

Často kladené otázky o nízkonapäťových rozvádzačoch GCS

Aký je hlavný účel nízkonapäťového rozvádzača GCS?

Jeho primárnym účelom je distribúcia, riadenie, ochrana a riadenie nízkonapäťových elektrických obvodov. Jeho modulárna architektúra je vhodná najmä pre systémy vyžadujúce viacero podávačov, funkčných jednotiek a automatizačných rozhraní.

Čím sa GCS líši od konvenčných nízkonapäťových rozvádzačov?

GCS kladie dôraz na modulárne funkčné jednotky, mechanizmy výsuvných zásuviek, rozčlenenú konštrukciu, flexibilné usporiadanie káblov a rozsiahle sekundárne zásuvné pripojenia. Tieto funkcie môžu zjednodušiť konfiguráciu a údržbu zložitých distribučných systémov.

Dá sa rozvádzač GCS prispôsobiť?

áno. Podľa CONSO·CN môžu byť rozvádzače GCS vyrobené podľa jednoriadkového výkresu zákazníka, plánu rozmiestnenia a nákupného zoznamu.

Koľko obvodov môže pojať skriňa MCC?

Zverejnené informácie výrobcu uvádzajú, že do jednej MCC skrine sa zmestí až 22 obvodov. Skutočná kapacita by mala byť potvrdená podľa konkrétnej elektrickej konfigurácie a usporiadania skrine.

Je GCS vhodný pre automatizované priemyselné systémy?

áno. Dostupné sekundárne zásuvné kontakty sú navrhnuté tak, aby podporovali počítačové rozhrania a obvody automatického riadenia, vďaka čomu je konfigurácia vhodná pre aplikácie priemyselnej automatizácie, kde je potrebné rozsiahle ovládacie zapojenie.

Záver: Je nízkonapäťový rozvádzač GCS tou správnou voľbou pre váš projekt?

Nízkonapäťové rozvádzače GCS kombinujú modulárnu distribučnú architektúru, oddelené funkčné oddiely, praktické výsuvné jednotky, organizované káblové spojenia a rozsiahle sekundárne rozhrania na riešenie požiadaviek moderných priemyselných energetických systémov. Pre projekty zahŕňajúce viacero okruhov, automatizáciu, riadenie motora a prispôsobené rozloženie rozvodov je výber správneho výrobcu rovnako dôležitý ako výber typu rozvádzača. Ak hodnotíte riešenie GCS pre priemyselný, komerčný alebo infraštruktúrny projekt,kontaktujte náss vaším jednoriadkovým diagramom, plánom rozmiestnenia a technickými požiadavkami, aby ste prediskutovali vhodnú konfiguráciu s CONSO·CN.
