Ako môže elektrické spínacie zariadenie urobiť distribúciu energie bezpečnejšou a jednoduchšou na správu?

Prečo záleží na elektrických rozvádzačoch viac, ako mnohí kupujúci očakávajú?

V mnohých energetických projektoch nie sú elektrické rozvádzače najviditeľnejšou súčasťou systému. Transformátorom, káblom, generátorom a veľkým výrobným zariadeniam sa často venuje väčšia pozornosť, pretože v projekte vyzerajú viac „centrálne“. Keď však dôjde k poruche, keď je potrebné izolovať okruh alebo keď pracovníci údržby potrebujú pracovať bezpečne, rozvádzač sa stáva jedným z najdôležitejších zariadení na mieste.

Elektrické rozvádzače sú určené na ovládanie, ochranu a odpájanie elektrických obvodov. Z praktického hľadiska pomáha energetickému systému zostať organizovaný. Umožňuje operátorom rozdeliť distribúciu energie na spravovateľné časti, chrániť nadväzujúce zariadenia a znižovať vplyv porúch. Bez správneho rozvádzača sa jeden elektrický problém môže rozšíriť do širšieho systému a spôsobiť odstávky výroby, bezpečnostné riziká alebo drahé poškodenie zariadenia.

Pre kupujúcich nie je skutočná hodnota elektrického rozvádzača obmedzená na samotnú kovovú skriňu. Hodnota vychádza z toho, či konštrukcia skrine, ističe, usporiadanie prípojníc, ochranné zariadenia, vstupné a výstupné napájače, dizajn blokovania a prístup pre údržbu zodpovedajú skutočnému projektu. Skriňa, ktorá vyzerá prijateľne na papieri, môže stále spôsobovať problémy, ak nezodpovedá usporiadaniu lokality, podmienkam zaťaženia, prevádzkovým návykom alebo plánu rozšírenia.

Skúsení kupujúci sa preto nepýtajú len na cenu. Pýtajú sa, či rozvádzač dokáže zvládnuť správnu úroveň napätia, menovitý prúd, skratovú kapacitu, prostredie inštalácie, smer vstupu káblov, spôsob prevádzky a požiadavky na kontrolu. Lacnejšia skriňa, ktorá vyžaduje opakovanú úpravu po dodaní, môže byť oveľa drahšia ako starostlivo špecifikované riešenie.

S akými problémami sa kupujúci zvyčajne stretávajú pred výberom elektrického rozvádzača?

Prvým bežným problémom sú neúplné informácie o projekte. Kupujúci môže vedieť, že továreň potrebuje niekoľko elektrických skríň, ale nemusia mať jasný jednoriadkový diagram, zoznam zaťaženia, plán rozloženia alebo usporiadanie podávača. V takejto situácii je pre výrobcu ťažké potvrdiť správny typ skrine, počet panelov, konfiguráciu komponentov a schému ochrany.

Druhým problémom je zmätok medzi rôznymi kategóriami rozvádzačov. Rozvádzače nízkeho napätia, rozvádzače vysokého napätia, plynom izolované rozvádzače, vzduchom izolované rozvádzače, výsuvné skrine, pevné skrine a rozvodné panely nie sú zameniteľné názvy. Každá kategória má svoj vlastný rozsah použitia, štrukturálnu logiku, bezpečnostné požiadavky a úroveň nákladov. Výber nesprávneho typu môže ovplyvniť inštaláciu, prevádzku a údržbu.

Tretím problémom je obmedzený priestor na stránke. V priemyselných závodoch, komerčných budovách, kompaktných rozvodniach, banských oblastiach a inžinierskych projektoch nemusí elektrická miestnosť poskytovať veľkorysý pracovný priestor. Ak sa usporiadanie rozvádzača nezváži včas, kupujúci môže čeliť problémom s hĺbkou skrine, prednou prevádzkovou vôľou, zadným prístupom pre údržbu, polohou káblového výkopu alebo vetraním.

Štvrtým problémom je budúca údržba. Niektorí kupujúci sa výrazne zameriavajú na počiatočné obstarávacie náklady, ale zabúdajú, že rozvádzače zostanú v prevádzke mnoho rokov. Tímy údržby potrebujú bezpečný prístup, jasné označenie, spoľahlivú mechanickú prevádzku, vhodné náhradné diely a jednoduchý spôsob izolácie obvodov. Skriňa, ktorá sa ťažko kontroluje, môže zvýšiť pracovný čas a prevádzkové riziko.

Piatym problémom je nejasná komunikácia medzi obchodnými a technickými tímami. Nákupný tím môže požiadať o „Elektrický rozvádzač“ ako jednoduchý názov produktu, zatiaľ čo tím inžinierov očakáva veľmi špecifickú technickú konfiguráciu. Ak sa tieto dve strany nezhodujú, poradie sa môže pohnúť vpred so skrytou neistotou. Tu je dôležité dôkladné technické potvrdenie.

Ako chráni elektrické rozvádzače systém distribúcie energie?

Elektrické rozvádzače chránia systém distribúcie energie kombináciou spínacích, izolačných, ochranných, meracích a riadiacich funkcií v jednej organizovanej zostave. Keď systém funguje normálne, rozvádzač rozdeľuje energiu na rôzne záťaže. Keď sa vyskytnú abnormálne podmienky, ochranné zariadenia pomôžu odpojiť chybný obvod a znížia možnosť rozsiahlejšieho poškodenia systému.

V strednonapäťovom systéme môže rozvádzač obsahovať vákuové ističe, prúdové transformátory, napäťové transformátory, ochranné relé, prípojnice, uzemňovače a mechanické blokovania. Tieto komponenty spolupracujú pri zisťovaní a izolácii porúch. Napríklad, ak dôjde ku skratu na výstupnom napájači, ochranný systém by mal rýchlo reagovať a vypnúť istič skôr, ako porucha spôsobí vážnejšie škody.

V nízkonapäťovom systéme môže elektrické spínacie zariadenie distribuovať energiu do motorov, osvetlenia, výrobných liniek, systémov HVAC, čerpadiel a pomocných zariadení. V závislosti od konštrukcie môže používať pevné alebo výsuvné jednotky. Výsuvné konštrukcie môžu uľahčiť kontrolu a výmenu, pretože jednotlivé funkčné jednotky môžu byť izolované alebo odstránené s menším rušením iných obvodov.

Bezpečnosť nie je len o elektrických hodnoteniach. Záleží aj na štruktúre. Dobrý dizajn rozvádzača zohľadňuje vnútorné oddelenie, kontinuitu uzemnenia, blokovanie dverí, ovládacie rukoväte, káblové priestory, vetranie, izolačnú vzdialenosť a jasnú vizuálnu indikáciu. Tieto podrobnosti pomáhajú operátorom pochopiť stav skrine a znížiť nebezpečnú prevádzku.

Najlepším výsledkom nie je len to, že skriňa prejde továrenskou kontrolou. Lepším výsledkom je, že rozvádzač zostane po inštalácii zrozumiteľný, prevádzkyschopný a stabilný. Operátori by mali vedieť, čo každý podávač riadi, ako izolovať okruh, kde kontrolovať kľúčové časti a aké postupy sa musia dodržiavať pred údržbou.

Ktoré faktory by ste mali skontrolovať pred zadaním objednávky?

Pred objednaním elektrických rozvádzačov by kupujúci mali spomaliť a potvrdiť si niekoľko praktických detailov. Ponáhľanie sa v tejto fáze často vedie k tomu, že výkresy sa znova a znova revidujú, čo oneskoruje výrobu a inštaláciu.

• Úroveň napätia:Potvrďte, či projekt vyžaduje nízkonapäťový alebo strednonapäťový rozvádzač a starostlivo skontrolujte menovité napätie.
• Menovitý prúd:Skontrolujte očakávaný zaťažovací prúd pre prichádzajúce a odchádzajúce obvody, nielen aktuálny stav, ale aj možné budúce rozšírenie.
• Skratová odolnosť:Rozvádzač musí zodpovedať úrovni poruchy napájacieho systému.
• Štruktúra skrine:Rozhodnite sa, či sú vhodnejšie pevné, výsuvné, vnútorné, vonkajšie, kompaktné alebo prispôsobené konštrukcie.
• Konfigurácia komponentov:Potvrďte ističe, relé, merače, prúdové transformátory, napäťové transformátory, prepäťovú ochranu a ďalšie zariadenia.
• Vstup a výstup kábla:Skontrolujte, či stránka vyžaduje horný vstup, spodný vstup, predný prístup alebo zadný prístup.
• Inštalačné prostredie:Zvážte nadmorskú výšku, vlhkosť, prach, teplotu, riziko korózie a vetranie.
• Prístup k údržbe:Uistite sa, že operátori môžu po inštalácii skrinku bezpečne skontrolovať a opraviť.
• Potvrdenie kresby:Vždy, keď je to možné, pripravte jednoriadkové diagramy, výkresy rozloženia a zoznamy zaťaženia.
• Testovanie a dokumentácia:Vyžiadajte si záznamy o kontrole, výkresy, manuály a technické dokumenty potrebné na schválenie projektu.

Pre mnohých kupujúcich je najťažšia časť nevedieť, aké informácie výrobca potrebuje. Profesionálny dodávateľ by mal pomôcť zorganizovať otázky namiesto jednoduchého čakania na dokonalý technický súbor. Toto je obzvlášť dôležité pre medzinárodné projekty, kde sa technické normy, pracovné návyky a podmienky na mieste môžu na jednotlivých trhoch líšiť.

Tabuľka výberu elektrického rozvádzača

Ako môžu kupujúci znížiť riziko pri plánovaní projektu?

Dobrý nákup elektrického rozvádzača začína pred cenovou ponukou. Kupujúci môžu znížiť riziko tým, že budú považovať počiatočnú fázu komunikácie za proces technického potvrdenia, a nie za jednoduchú požiadavku na cenu.

Užitočným prvým krokom je zhromaždenie jednoriadkového diagramu. Tento nákres ukazuje, ako prúdi energia cez systém a pomáha výrobcovi pochopiť vstupné napájače, výstupné napájače, spojky zberníc, meracie body, ochranné funkcie a rozloženie záťaže. Ak jednoriadkový diagram chýba, dodávateľ môže poskytnúť všeobecné poradenstvo, ale cenová ponuka bude menej presná.

Druhým krokom je objasnenie rozloženia stránky. Elektrické miestnosti nie sú vždy navrhnuté s dostatočným priestorom pre jednoduchú inštaláciu. Šírka, hĺbka, výška, prevádzková vzdialenosť, zadný prístup, káblový vstup a smer otvárania dvierok by sa mali včas skontrolovať. Technicky správna skriňa môže byť stále problematická, ak sa nehodí do miestnosti.

Tretím krokom je potvrdenie operačného prostredia. Elektrické rozvádzače inštalované v čistej vnútornej miestnosti majú iné požiadavky ako zariadenia používané v banských oblastiach, pobrežných oblastiach, vlhkých prostrediach, fotovoltaických rozvodniach alebo infraštruktúrnych projektoch s veľkým množstvom prachu. Detaily prostredia ovplyvňujú ochranu krytu, vetranie, opatrenia proti kondenzácii a výber materiálu.

Štvrtým krokom je vyhnúť sa porovnávaniu neúplných cenových ponúk. Ak jedna cenová ponuka obsahuje prémiové komponenty, testovanie, výkresy a prispôsobenie, zatiaľ čo iná obsahuje iba základnú skrinku, nižšia cena nemusí predstavovať lepšiu hodnotu. Tímy obstarávania by mali požiadať dodávateľov, aby jasne uviedli konfiguráciu, aby bolo porovnanie spravodlivé.

Piatym krokom je vyhradiť si čas na kontrolu kresby. Elektrické rozvádzače sú často spojené s transformátormi, rozvodňami, káblami, riadiacimi systémami a nadväzujúcim zariadením. Krátke obdobie kontroly môže zabrániť drahým chybám pred začatím výroby. V mnohých projektoch je starostlivé schválenie výkresu rozdielom medzi hladkou inštaláciou a opakovanou úpravou na mieste.

Čo uľahčuje kontrolu a údržbu elektrického rozvádzača?

Elektrický spínací prístroj nenáročný na údržbu sa nestane náhodou. Vychádza z návrhu skrine, usporiadania komponentov, označovania, dokumentácie a plánovania prístupu. Pre používateľov je to dôležité, pretože rozvádzač nie je jednorazový nákup. Je to zariadenie, ktoré musí slúžiť stavenisku počas rokov prevádzky, kontroly, odstraňovania problémov a možného rozšírenia.

Jasný dizajn priehradky je jedným z dôležitých faktorov. Keď sú funkčné oblasti dobre organizované, pracovníci údržby môžu ľahšie identifikovať oblasť prípojníc, káblovú oblasť, oblasť ističa, oblasť ovládania a oblasť merania. To znižuje zmätok počas kontroly a pomáha technikom dodržiavať bezpečnejšie postupy.

Ďalším faktorom je spoľahlivá mechanická prevádzka. Dvere, kľučky, zámky, okenice, výsuvné jednotky a uzemňovacie mechanizmy by mali fungovať hladko. Skriňa, ktorá sa počas kontroly vo výrobnom závode ťažko ovláda, môže byť po rokoch prevádzky ešte nepríjemnejšia. Kupujúci by mali venovať pozornosť týmto detailom namiesto toho, aby posudzovali iba vonkajší vzhľad.

Dôležitá je aj dokumentácia. Výkresy, schémy zapojenia, prevádzkové príručky, zoznamy komponentov a kontrolné záznamy pomáhajú používateľovi pochopiť systém po dodaní. To je obzvlášť cenné, keď sa zmení projektový tím alebo keď miestni pracovníci údržby potrebujú odstraňovať problémy so systémom po rokoch.

Plánovanie náhradných dielov by sa nemalo ignorovať. Pre dôležité energetické systémy môžu kupujúci potrebovať náhradné ističe, ovládacie prvky, kontrolky, poistky, merače alebo iné často servisované diely. Výrobca, ktorý vie tieto možnosti jasne vysvetliť, pomáha kupujúcemu pripraviť sa na reálne prevádzkové podmienky, nielen na prvý deň inštalácie.

Ako môže výrobca podporiť lepšie rozhodnutia o nákupe?

Dobrý výrobca elektrických rozvádzačov by mal urobiť viac, než len zostaviť skrine. Výrobca by mal kupujúcim pomôcť pretaviť požiadavky projektu do jasného technického riešenia. To zahŕňa kladenie správnych otázok, kontrolu výkresov, vysvetľovanie rozdielov v skriniach, kontrolu možností komponentov a pomoc kupujúcemu pochopiť, ako každé rozhodnutie ovplyvňuje bezpečnosť, náklady, inštaláciu a údržbu.

Spoločnosť Conso Electrical Science and Technology Co., Ltd. sa zaoberá výrobou elektrických zariadení, ako sú rozvádzače, rozvodne, transformátory a súvisiace produkty distribúcie energie. Pre kupujúcich, ktorí potrebujú elektrické spínacie zariadenia, je hodnota spolupráce s tímom orientovaným na výrobu v tom, že technická komunikácia môže byť prepojená priamo s výrobnou realitou.

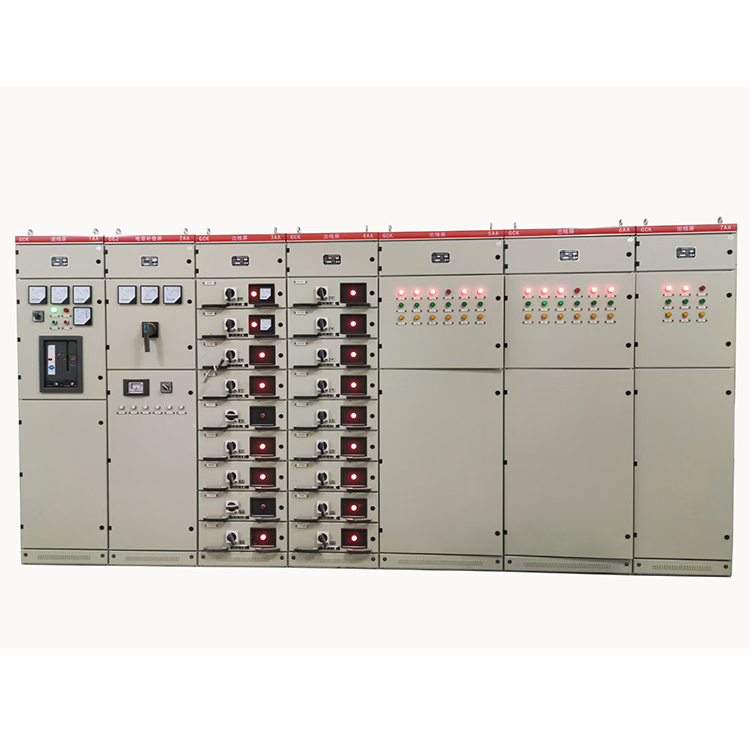

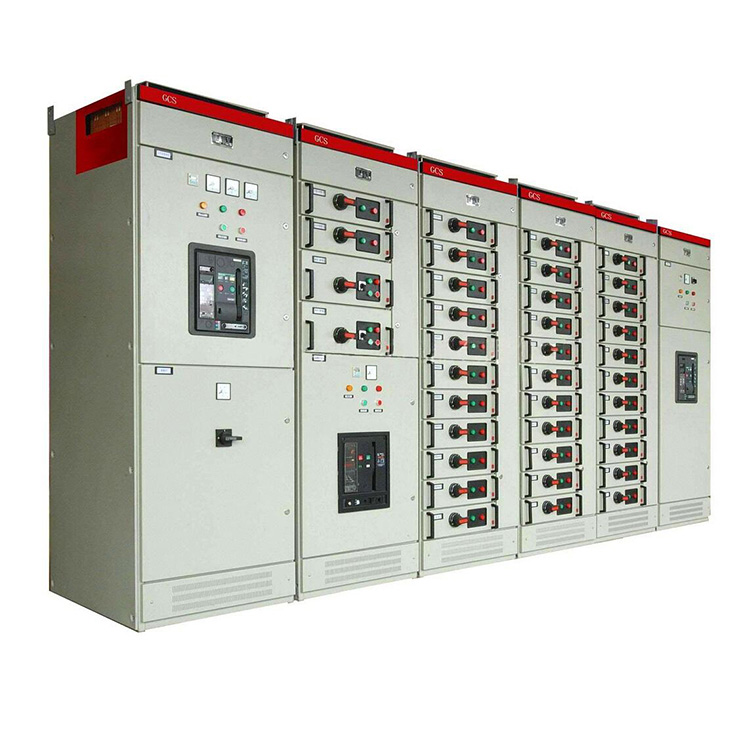

Napríklad, keď kupujúci potrebuje nízkonapäťový rozvádzač pre kompaktnú rozvodňu, diskusia by sa nemala zastaviť pri názve skrinky. Výrobca by mal potvrdiť, či projekt potrebuje GGD, GCK, GCS, MNS alebo inú vhodnú štruktúru. Keď kupujúci potrebuje rozvádzač stredného napätia, výrobca by mal pomôcť skontrolovať úroveň napätia, konfiguráciu ističa, požiadavky na ochranné relé a usporiadanie káblov.

Ďalšou výhodou je prispôsobenie. Mnoho projektov sa nemôže spoliehať na úplne štandardnú skriňu. Miesto môže vyžadovať špeciálne rozmery, špecifické značky komponentov, nezvyčajné káblové vstupy, dodatočné meranie, vyhradený priestor pre rozšírenie alebo konkrétne usporiadanie vstupných a výstupných napájačov. Schopný výrobca môže tieto detaily preskúmať a poskytnúť praktickejší návrh.

Najsilnejší dodávateľský vzťah je postavený na jasných informáciách. Kupujúci by mali byť pripravení zdieľať výkresy a podmienky projektu, zatiaľ čo výrobca by mal odpovedať organizovanými otázkami a realistickými návrhmi. Táto obojsmerná komunikácia pomáha znižovať skryté riziko a robí nákupný proces pokojnejším, rýchlejším a spoľahlivejším.
