Stredné napätie 11kv Vnútorný Vcb panel

Conso Electrical Science and Technology Co., Ltd. má viac ako 10-ročné skúsenosti s výrobou 11kv vnútorného vcb panela vysokého napätia. Conso Electrical vyrába a dodáva strednonapäťový 11kv vnútorný vcb panel pre rôzne aplikačné podmienky, ako je priemyselný energetický systém, mestská elektrická sieť a mestská infraštruktúra. Počas vývoja od roku 2006 spoločnosť striktne splnila požiadavku systému riadenia ISO9001 a ISO14001 na zostavenie spoľahlivého 11kv vnútorného vcb panelu vysokého napätia pre klientov z domova i zo zámoria.

Odoslať dopyt

Popis produktu

Ako odborníci v oblasti elektrickej energie sme hrdí na našu úlohu popredného výrobcu vysokonapäťových 11 kV vnútorných VCB panelov v Číne. Dôverujte kvalite a spoľahlivosti našich produktov priamo z výroby. Vaša spokojnosť je našou prioritou a náš záväzok presahuje rámec nákupu – očakávajte bezkonkurenčný popredajný servis a presné termíny dodania. Upokojte sa s vedomím, že investujete nielen do produktu, ale aj do bezproblémovej profesionálnej skúsenosti prispôsobenej požiadavkám dynamického odvetvia elektrickej energie.

Stredné napätie 11kv vnútorný vcb panel predstavenie:

KYN28-12

Vzduchom izolovaný RMU

Plynom izolovaný RMU

Pevná skriňa

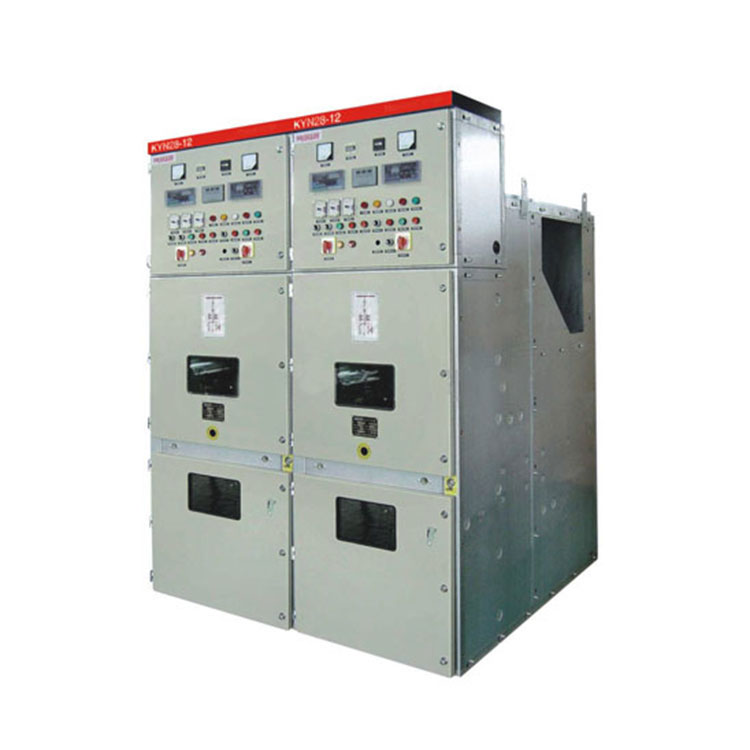

1.JaVýsuvný AC spínací prístroj tal-Clad (všeobecne označovaný ako KYN28 pre úroveň 10 kV):

Tento typ skrine je najbežnejšie používanou 10kV skriňou v súčasnej fáze. Môže byť konfigurovaný s vákuovými ističmi ako VS1, VD4, ZN78 atď., podľa požiadaviek schémy elektrického primárneho systému, na použitie ako skrine ochrany zariadení. Používa sa tiež ako vysokonapäťové meracie skrine, PT skrine, transformátorové skrine a izolačné skrine. Štandardné rozmery tejto skrine sú 800 mm šírka, 2360 mm výška a 1500 mm hĺbka (pre káblový prívod) alebo 1660 mm hĺbka (pre nadzemné vedenie).

2. Hlavná jednotka (RMU):

Tento typ skrine je tiež bežne používaná 10kV skriňa (menovitý prúd 630A a nižší). Je vybavený záťažovými spínačmi ako FZN, FLN, FN, spolu s vysokonapäťovými poistkami, alebo inštaláciou oddeľovacích nožov GN24, ističov série VS1 (VD4, ZN78 atď.), ochrany mikropočítačov atď. ochrana pre nadväzujúce zariadenia. Môže byť tiež nakonfigurovaný ako vysokonapäťové meracie skrine, PT skrine a izolačné skrine. Existuje množstvo sérií a variácií tohto typu skrine, s rozmermi v rozmedzí od 400 mm do 1000 mm na šírku, 1800 mm až 2200 mm na výšku a 900 mm až 1000 mm do hĺbky.

3. Pevná skriňa:

Aj keď sa tento typ skrine stále používa, vzhľadom na veľké rozmery (štandardné rozmery 1200×1200×2650) nejde o bežnú rozvodnú skriňu. Bežne sa vyskytuje v modifikovaných formách, používa sa v 10kV vysokonapäťových skriniach na kompenzáciu jalového výkonu, vysokonapäťových softstartérových skriniach, vysokonapäťových invertorových skriniach atď. Keď sa používa ako rozvodná skriňa, zvyčajne má vysokonapäťovú izoláciu série GN nože inštalované hore a dole, s vákuovými ističmi ako VS1, VD4, ZN78 uprostred. V skriniach na kompenzáciu jalového výkonu je vybavený vákuovými stykačmi, vysokonapäťovými kondenzátormi, tlmivkami, cievkami na potlačenie oblúka atď. Pre vysokonapäťové softstartérové skrine a invertorové skrine inštaluje ovládateľné kremíkové komponenty a ich riadiace obvody.
