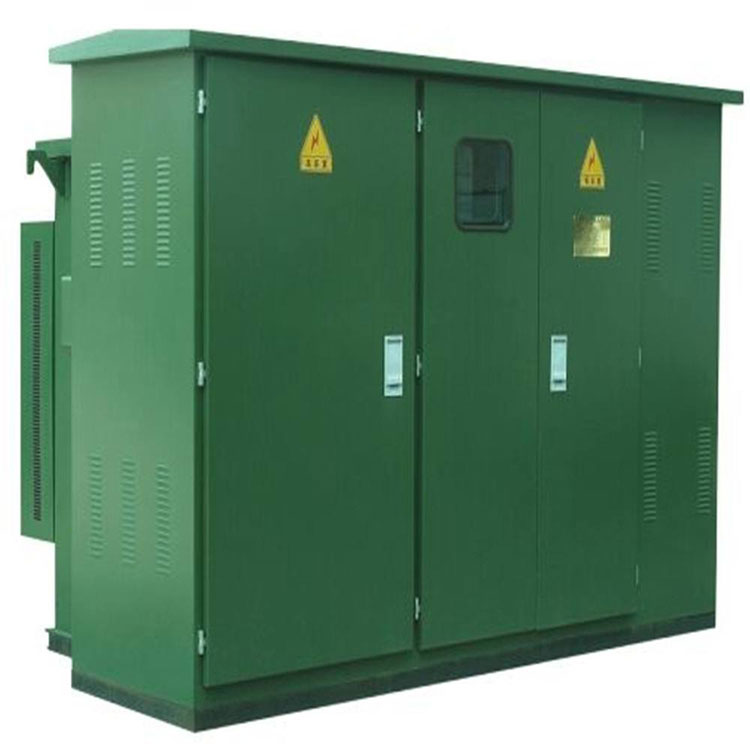

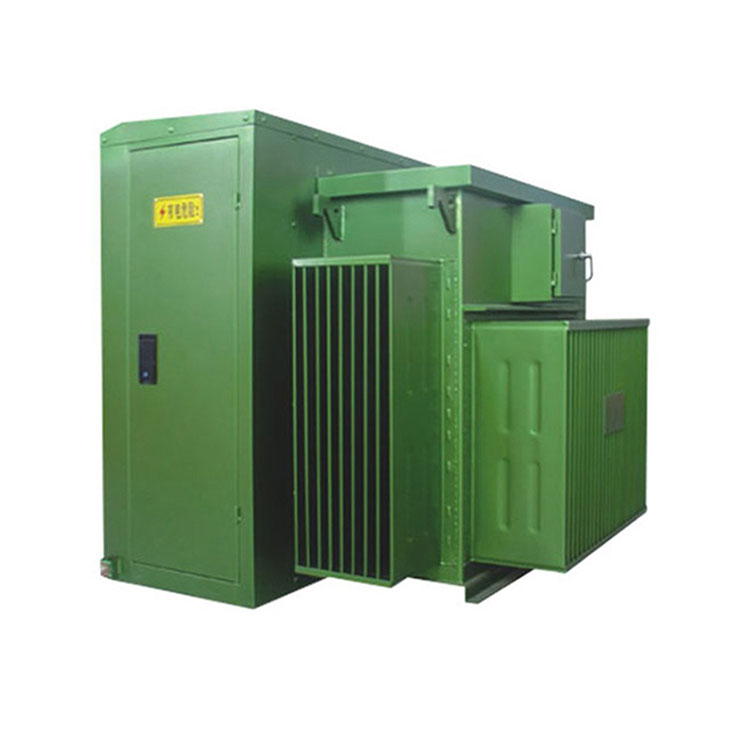

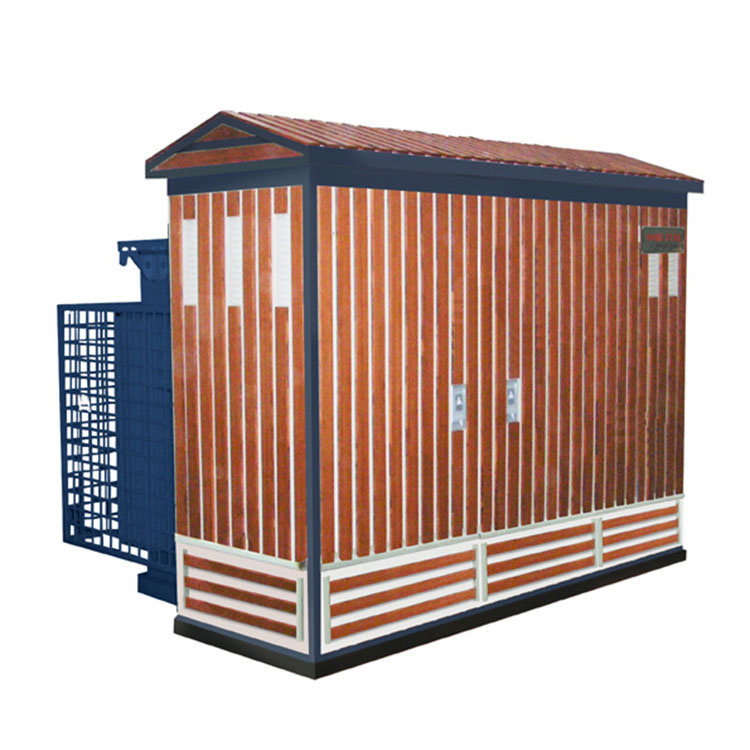

750 Kva namontovaný transformátor

Normálne je široko navrhnutý na podložkový transformátor, ktorého menovitá kapacita je 400 500 630 a 800 kva. Ako skúsený a profesionálny výrobca však spoločnosť Conso Electrical Technology and Science Co., Ltd. mohla navrhnúť a zostaviť transformátor namontovaný na podložke s neštandardnou kapacitou, ako je napríklad transformátor namontovaný na podložke 750 kva. Conso Electrical montuje transformátory namontované na podložke v súlade so všetkými špecifikáciami požadovanými zákazníkom. Prvým cieľom Conso Electrical je priniesť bezproblémovú používateľskú skúsenosť prostredníctvom každého transformátora namontovaného na podložke.

Odoslať dopyt

Popis produktu

Video

750 kva transformátor namontovaný na podložke Vlastnosti:

1. Malá pôdorysná plocha: Typická pôdorysná plocha bežnej kompaktnej rozvodne je 6 až 10 metrov štvorcových, zatiaľ čo pôdorysný rozmer transformátora s podložkou je 3 až 3,5 metrov štvorcových.

2. Kolenové konektory: transformátory namontované na podložke používajú kolienkové konektory, vďaka ktorým sú veľmi pohodlné na pripojenie vysokonapäťových vstupných káblov a tieto konektory môžu tiež slúžiť ako spínače záťaže v núdzových situáciách, čo umožňuje zapojenie za chodu.

3. Ochrana dvojitou poistkou: transformátory namontované na podložke využívajú ochranu dvojitou poistkou. Vložkové poistky (BAY-o-net) poskytujú ochranu s dvojitou citlivosťou (teplota a prúd) pri skratových poruchách na sekundárnej strane transformátora. Záložné ochranné poistky obmedzujúce prúd (ELSP) chránia pred vnútornými poruchami v transformátore a slúžia na strane vysokého napätia.

4. Transformátorový olej: transformátory namontované na podložke zvyčajne používajú olej s vysokým bodom horenia (FR3).

5. Ochrana vysokonapäťových spínačov záťaže: Všetky komponenty transformátorov namontovaných na podložke, vrátane poistiek, ktoré sa používajú na ochranu vysokonapäťových spínačov záťaže, sú umiestnené v tej istej olejovej nádrži ako jadro a vinutia transformátora.

750 kva podložkový transformátor Technický parameter:

Číslo režimu:	ZGS11-750;
Menovitá kapacita:	750 kva;
Primárne napätie:	10,5 kV, 13,2 kV, 15 kV;
Sekundárne napätie:	0,4 kV, 0,415 kV, 0,433 kV;
Ochranná miera:	IP68 pre transformátorovú nádrž, IP54 pre kryt;
Relatívna vlhkosť:	≤ 95 % (denný priemer), ≤ 90 % (mesačný priemer);
Úroveň hluku:	≤ 50 db;
Metóda poklepania:	5 % krok, 2,5 % pre každý krok;
Chladiaci systém:	Olej Príroda Vzduch Príroda;
Menovitý prerušovací prúd:	50 KA.
