4 mva 3-fázový transformátor v napájacom systéme Inštalačné špecifikácie:

1. Pri zatláčaní transformátora zo širokej strany by mala nízkonapäťová strana smerovať von. Keď ho zatlačíte zo strany, olejová strana by mala byť smerom von, aby sa dala ľahko skontrolovať naživo.

2.Bezpečnostné vzdialenosti v transformátorovej miestnosti: Pri vnútorných transformátoroch by vzdialenosť od dverí nemala byť menšia ako 1 meter a od steny by nemala byť menšia ako 0,8 metra. Pri transformátoroch s menovitým napätím 35 KV a vyšším by vzdialenosť od dverí nemala byť menšia ako 2 metre a od steny by nemala byť menšia ako 1,5 metra. Konzoly pre sekundárne vedenia transformátora by mali byť aspoň 2,3 metra nad zemou a na oboch stranách vysokonapäťových vedení by mali byť doplnené ochranné bariéry. V prípadoch, keď má transformovňa prevádzkové spínače, by mala byť v smere prevádzky prevádzková šírka minimálne 1,2 metra.

3. Transformovňa sa považuje za budovu triedy I alebo triedy II s požiarnou odolnosťou a materiály použité na jej hlavné dvere a nasávacie/výfukové okná by mali spĺňať požiadavky požiarnej bezpečnosti.

4.V transformátorovni by sa mali používať železné dvere a ak sa používajú drevené dvere, mali by byť opláštené pozinkovanými oceľovými plechmi valcovanými za studena (bežne známymi ako železné plechy). Šírka a výška dverí by mala byť určená na základe inštalácie zariadenia, zvyčajne okolo 1,5 metra na šírku a 2,5-2,8 metra na výšku, a dvere by sa mali otvárať smerom von. Pre menšie distribučné miestnosti (menej ako 7 metrov) je povolený jeden východ, ale pre tie, ktoré presahujú 7 metrov, by nemali byť menej ako dva východy.

5. Výška stropu transformátorovej miestnosti by mala spĺňať konštrukčné požiadavky, spravidla nie menej ako 4,5-5 metrov.

6. Vstupné a výstupné žalúzie by mali mať vnútornú vrstvu so sieťovými otvormi nepresahujúcimi 10 mm x 10 mm, aby sa zabránilo vstupu zvierat. Pre prízemné vstupné otvory nie sú potrebné žalúzie, ale zvislé železné tyče by mali byť inštalované mimo pletiva, aby sa zabránilo mechanickému poškodeniu pletiva. Vertikálne železné tyče môžu byť vyrobené z kruhovej ocele s priemerom 1 mm s rozstupom 100 mm.

7. Horná časť výfukových okien v transformátorovej miestnosti by mala byť blízko trámov. Teplota pri prirodzenom vetraní by nemala presiahnuť 45°C. Účinná plocha výstupu by mala byť 1,1-1,2 krát väčšia ako účinná plocha prívodu vzduchu.

8. Keď je teplota privádzaného vzduchu pre prirodzené vetranie 30°C, vzdialenosť od podlahy transformátorovej miestnosti k vonkajšej podlahe by mala byť 0,8 metra. Keď je teplota privádzaného vzduchu 35 °C, vzdialenosť by mala byť 1 meter.

9. Cez transformátorovú miestnosť by nemali prechádzať žiadne neelektrické potrubia. Mali by sa prijať opatrenia na zabránenie vstupu malých zvierat do káblových vedení.

10. Ak množstvo oleja jedného transformátora presiahne 600 kg, je potrebné zabezpečiť olejovú nádrž.

4 mva 3-fázový transformátor v napájacej sústave Technický parameter:

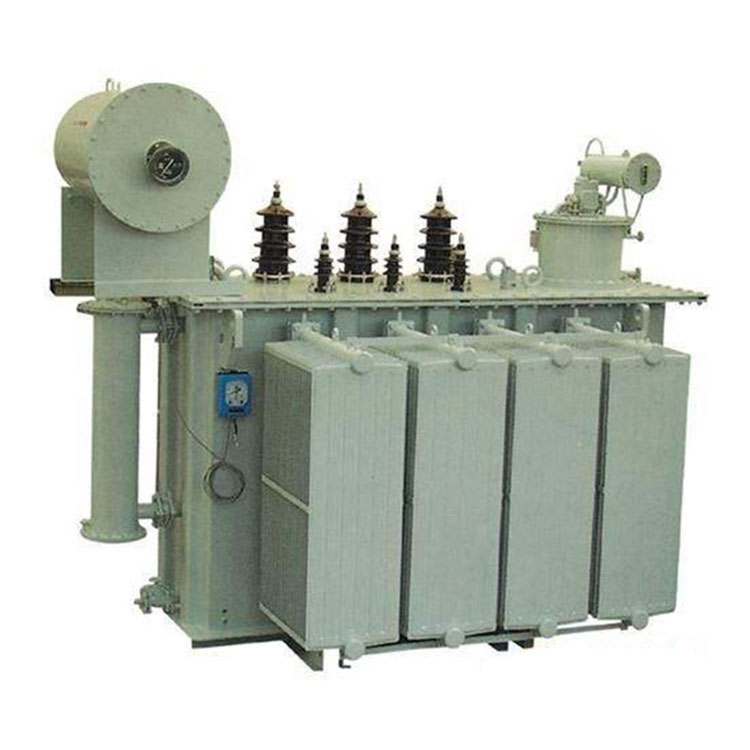

CONSO·CN 4 mva 3-fázový transformátor v napájacom systéme Detail:

Vinutie transformátora:

Transformátor v aplikácii:

CONSO·CN 4 mva 3-fázový transformátor v napájacom systéme Workshop:

4 mva 3-fázový transformátor v testovacom centre energetického systému：

4 mva 3-fázový transformátor v napájacom systéme Výrobné zariadenie:

CONSO·CN 4 mva 3-fázový transformátor v napájacom systéme pripravený na odoslanie:

Spôsob balenia:
