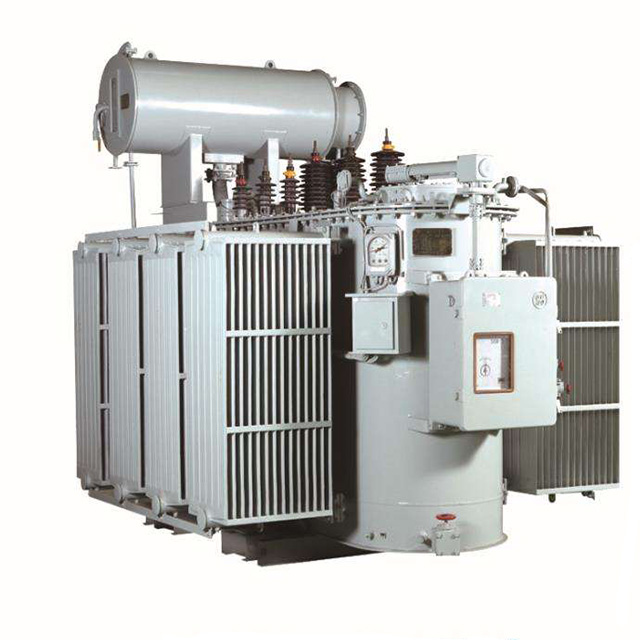

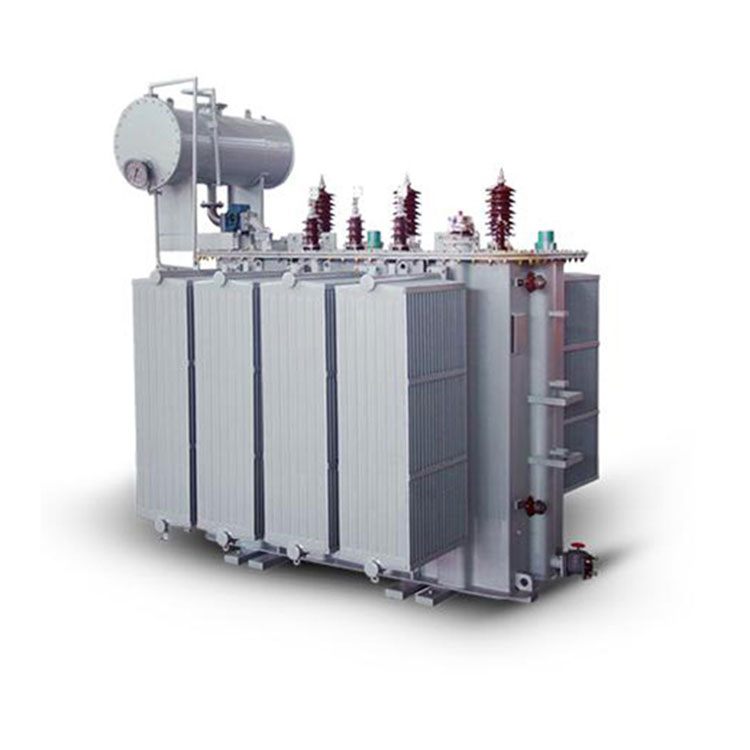

Transformátor priemyselnej elektrárne 35kv 20mva

Transformátor 35 kV 20 MVA je kritickým komponentom pri prenose a distribúcii energie v priemyselnom zariadení. Spoločnosť Conso Electrical Technology and Science Co., Ltd sa venuje konštrukcii vysoko kvalitných 35kV elektrických transformátorov. So silnou históriou od roku 2006 spoločnosť Conso Electrical zaviedla robustný systém riadenia kvality pre výrobu výkonových transformátorov. Po návrhu 35kV výkonového transformátora dohliadajú inžinieri na každý krok výrobného procesu. Továrenské testy sú nevyhnutné pre každý 35kV 20MVA transformátor priemyselnej elektrárne, najmä pri preprave do zámoria, kde sa testy tesnosti vykonávajú viackrát pre väčšiu istotu.

Odoslať dopyt

Popis produktu

Video

35kv 20mva transformátor priemyselnej elektrárne Vlastnosti:

Pri analýze štruktúry 35kv 20mva transformátorov priemyselnej elektrárne sú jadro a vinutia dve základné zložky transformátora, ktoré zohrávajú významnú úlohu a slúžia dôležitým účelom počas prevádzky transformátora. V transformátore priemyselnej elektrárne 35kv 20mva jadro slúži ako magnetický obvod aj ako mechanická chrbtica, pozostávajúca zo stĺpov jadra a strmeňa jadra. Stĺpce jadra primárne slúžia na uloženie vinutia, čím vytvárajú sériu elektrických dráh, zatiaľ čo strmeň jadra je hlavným komponentom, ktorý dopĺňa obvod pre celý energetický systém. Jadro hrá kľúčovú úlohu pri uľahčovaní fungovania jadra. Súčasne, kým jadrové jarmo plní svoju funkciu, jadro musí spĺňať aj podmienky spoľahlivého uzemnenia, čím plní dôležitú úlohu jadra. Vinutia tvoria ďalší kritický komponent 35kv 20mva transformátora priemyselnej elektrárne, ktorý slúži ako elektrický obvod transformátora. Pre zvýšenie životnosti a kvality transformátorov v praktickej prevádzke sú prísne požiadavky na elektrický výkon, tepelnú odolnosť a mechanickú pevnosť komponentov vinutia. V dôsledku toho má väčšina energetických spoločností tendenciu uprednostňovať koncentrické vinutia kvôli ich jednoduchej štruktúre a pohodliu pri výrobe, vďaka čomu sú široko používané v rôznych aplikáciách, ktoré sú v súlade so životným štýlom ľudí a podnikovými požiadavkami.

35kv 20mva transformátor priemyselnej elektrárne Technický parameter:

Menovitá kapacita:	20 000 kva alebo 20 mva;
režim:	S11-M-20000 alebo závisí;
Primárne napätie:	30kV, 33kV, 35kV, 38,5kV;
Sekundárne napätie:	6,3 kV, 10 kV, 15 kV, 20 kV;
Žiadna strata pri načítaní:	14,40 kW±15% alebo závisí;
strata pri načítaní:	79,5 kW±15% alebo závisí;
Impedancia:	8,0 % ± 15 %;
Skratový prúd:	< 0,3 %;
Materiál navíjania:	100% medené vinutie;
