33 35 kv 33kv vcb Vákuový istič

Spoločnosť Conso Electrical Science and Technology Co., Ltd má viac ako desaťročia na výrobu elektrických zariadení 10 kv až 35 kv, ako je napríklad vákuový istič 35 kv vcb a distribučný transformátor. Conso Elecrrical je tiež výrobcom na výrobu 35kv kompaktnej rozvodne. Vyrobiť kvalifikovaný 35 kv vákuový istič. Spoločnosť vyberá hlavné komponenty od veľkých korporácií. Spoločnosť prísne dodržiava požiadavky noriem ISO9001 a ISO14001, aby klientom sľúbila bezproblémovú používateľskú skúsenosť.

Odoslať dopyt

Popis produktu

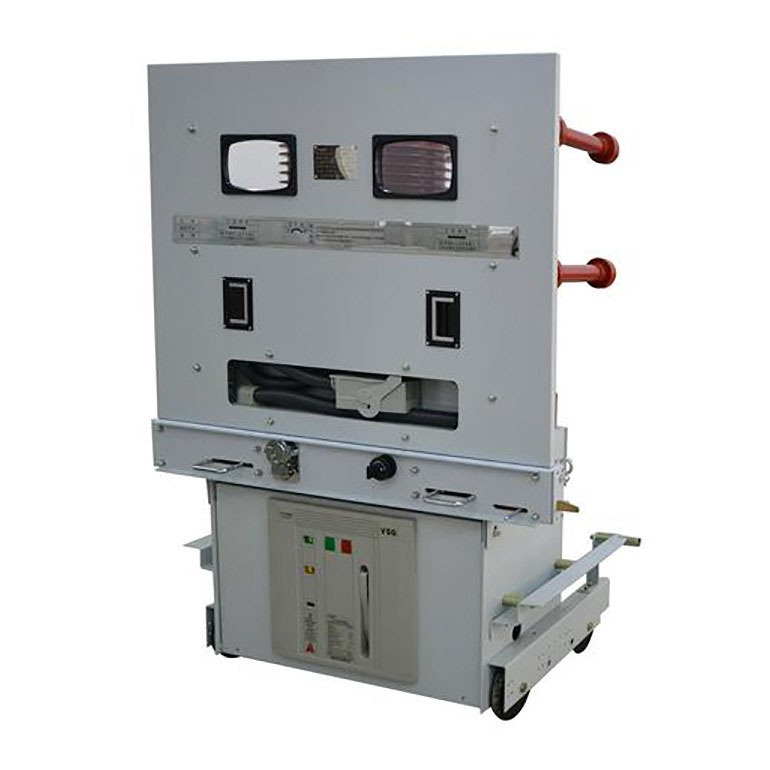

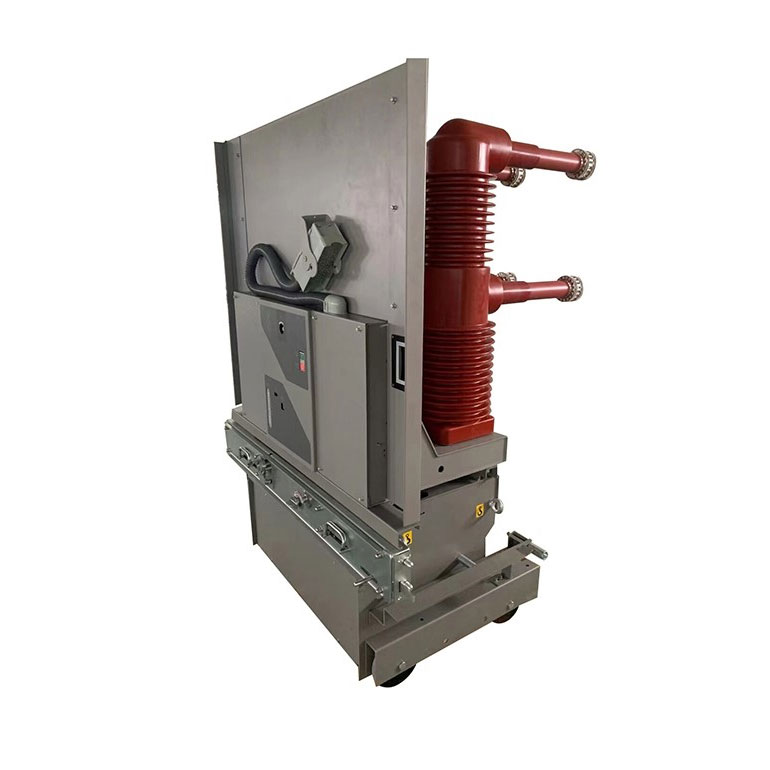

33 Konštrukčné vlastnosti vákuového ističa 35 kv 33kv vcb

1. Istič má integrovaný a modulárny dizajn s jednoduchou a racionálnou celkovou štruktúrou. Je usporiadaná v hornom a dolnom usporiadaní, pričom komora na zhášanie oblúka je umiestnená navrchu a blokovacie a ovládacie prvky sú pod ňou. Vďaka špeciálnemu pružinovo-pneumatickému ovládaciemu mechanizmu nevyžaduje žiadne nastavovanie, čo zaisťuje stabilnú a spoľahlivú prevádzku.

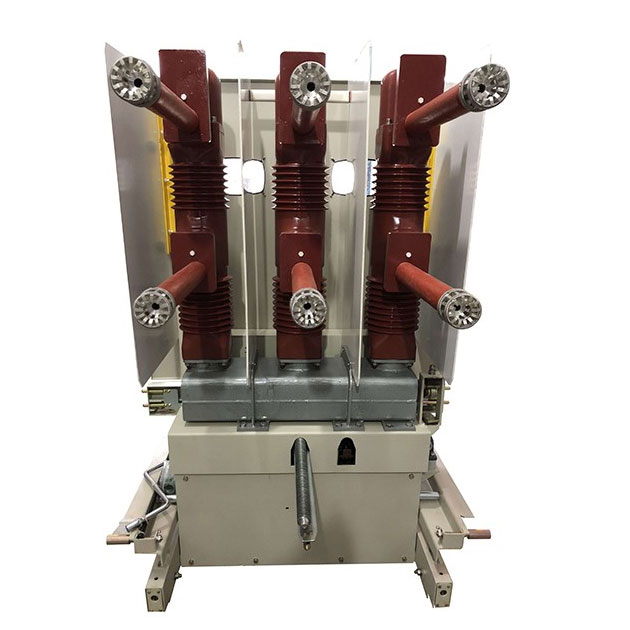

2. Vákuové zhášacie komory pre trojfázové vodivé obvody ističa sú usporiadané v utesnenom izolačnom valci. Izolačný valec je vyrobený z materiálov so spoľahlivými elektromechanickými vlastnosťami a zrelým procesom vákuového liatia. To nielenže výrazne zvyšuje medzifázový izolačný výkon, ale tiež chráni každý fázový obvod pred nepriaznivými vonkajšími podmienkami, zabraňuje vniknutiu prachu a cudzích predmetov do hlavného vodivého obvodu a znižuje celkovú veľkosť ističa.

3. Istič využíva najnovšiu domácu navrhnutú štruktúru pozdĺžneho silného magnetického poľa cievkového typu pre vákuovú zhášaciu komoru. Vyznačuje sa keramickým puzdrom a medeno-chrómovými kontaktnými materiálmi, ponúka kompaktnú veľkosť, vysokú úroveň izolácie, silnú schopnosť zhášať oblúk, dlhú elektrickú životnosť a vynikajúci výkon pri otváraní a zatváraní pri skratových prúdoch.

33 35 kv 33kv vcb vákuový istič Technický parameter:

Položka		Jednotka	Hodnota
Menovité napätie		KV	40.5
Menovitá frekvencia		Hz	50
Menovitý prúd		A	1250	1600	2000
Menovitá úroveň izolácie	1 Min. výdržné napätie	KV	95
	Odolné napätie bleskového impulzu (špičkové)	KV	185
Menovitý krátkodobý výdržný prúd		THE	25/31.5
Menovitý skratový uzatvárací prúd		THE	90
Menovitý skratový vypínací prúd		THE	80
Menovité trvanie skratu		s	4
Menovitý špičkový prúd		THE	80
Menovitá prevádzková sekvencia			O-0,3s-CO-180s-CO
Breaking Time		s	40 až 85
Zatváracia doba		s	50 až 85
Mechanická životnosť		Times	10000
Časy vypínania menovitého skratového vypínacieho prúdu		Times	20
Motor akumulácie energie s menovitým výkonom		KVA	375
Motor akumulácie energie s menovitým napätím		V	220/110
Doba skladovania energie		s	≤15
