Údržba energeticky účinného distribučného transformátora 2500 kVA:

1. Kontrola teploty oleja:

Pri meraní teploty oleja transformátora s energeticky efektívnou distribúciou 2500 kVA je potrebný špecializovaný povrchový teplomer oleja, pretože je špeciálne navrhnutý na meranie povrchovej teploty transformátorového oleja. Prahová hodnota alarmu pre tento teplomer je zvyčajne okolo 85 stupňov. Keď dosiahne približne 97 stupňov, môže to spôsobiť vypnutie zariadenia a problémy s povrchom oleja prenesie na digitálny displej v riadiacej miestnosti.

2. Dýchanie:

Energeticky účinné distribučné transformátory s výkonom 2 500 kVA môžu zaznamenať expanziu oleja v dôsledku zmien prostredia a dlhodobej prevádzky, čo spôsobí expanziu oleja v zariadení a uvoľnenie plynov cez odvzdušňovač. Tento proces dýchania pomáha odstraňovať nečistoty zo vzduchu a zabezpečuje zachovanie izolačných vlastností transformátorového oleja. Ak silikagél v prieduchu zostane modrý, znamená to účinnú absorpciu vlhkosti. Ak však silikagél sčervená, znamená to výrazné zníženie účinnosti absorbovania vlhkosti, čo si vyžaduje výmenu alebo vysušenie.

3. Kontrola hladiny oleja:

Účelom konzervátora oleja transformátora s energeticky efektívnou distribúciou s výkonom 2 500 kVA je prispôsobiť objemové zmeny transformátorového oleja v olejovej nádrži a poskytnúť nádobu spojenú s olejovou nádržou transformátora. Hladinu oleja v konzervátore alebo v iných nádobách je možné skontrolovať pomocou indikátora hladiny oleja. Okrem toho by hladina oleja v konzervátore mala zodpovedať teplote uvedenej na štítku s krivkou hladiny oleja. Ak je hladina oleja príliš nízka, mali by sa odstrániť poruchy spôsobujúce stratu oleja a mal by sa doplniť nový kvalifikovaný olej.

4. Plynové relé:

Plynové relé je významným ochranným zariadením na detekciu vnútorných porúch v olejových transformátoroch a na prepínačoch odbočiek. Keď poruchy vo vnútri transformátora vedú k rozkladu oleja a vytváraniu plynov alebo turbulencii toku oleja, aktivujú sa kontakty plynového relé, čím sa spustí určený riadiaci obvod. To okamžite signalizuje alebo automaticky odpojí transformátor.

5. Pretlakový ventil:

Pretlakové ventily sú rozhodujúce pre rýchle uvoľnenie tlaku v nádrži transformátorového oleja s energeticky efektívnou distribúciou 2 500 kVA v prípade náhleho zvýšenia tlaku v dôsledku nepredvídaných havárií. Účinné a včasné uvoľnenie tlaku je nevyhnutné, aby sa zabránilo deformácii alebo prasknutiu olejovej nádrže. Pretlakový ventil sa rýchlo otvorí, keď tlak v nádrži dosiahne svoju nastavenú hodnotu. Účinne znižuje vnútorný tlak. Naopak, keď tlak klesne na prednastavenú uzatváraciu hodnotu, poistný ventil sa bezpečne a spoľahlivo uzatvorí, čím účinne zabráni vonkajším nečistotám a vlhkosti.

6. Princípy uzemnenia výkonových transformátorov:

V priamo uzemnenom systéme musí byť neutrálny bod 2500 kVA energeticky efektívneho distribučného transformátora vždy uzemnený za všetkých prevádzkových podmienok. Aby sa znížila skratová kapacita a obmedzil vypínací prúd v systéme, mal by sa minimalizovať počet uzemňovacích bodov.

7. Odber vzoriek oleja (na analýzu oleja):

Vzorkovanie oleja je kľúčovou metódou na zisťovanie prevádzkového stavu transformátora s energeticky efektívnou distribúciou s výkonom 2 500 kVA a na identifikáciu potenciálnych vnútorných porúch. Zvyčajne sa vykonáva každé dva roky a používa sa na rôzne chemické testy, ako je olejová chromatografia, analýza rozpustených plynov, obsah vlhkosti a dielektrické straty.

Energeticky účinný distribučný transformátor 2500 kVA Technické údaje:

CONSO·CN 2500 kVA energeticky účinný distribučný transformátor Detail:

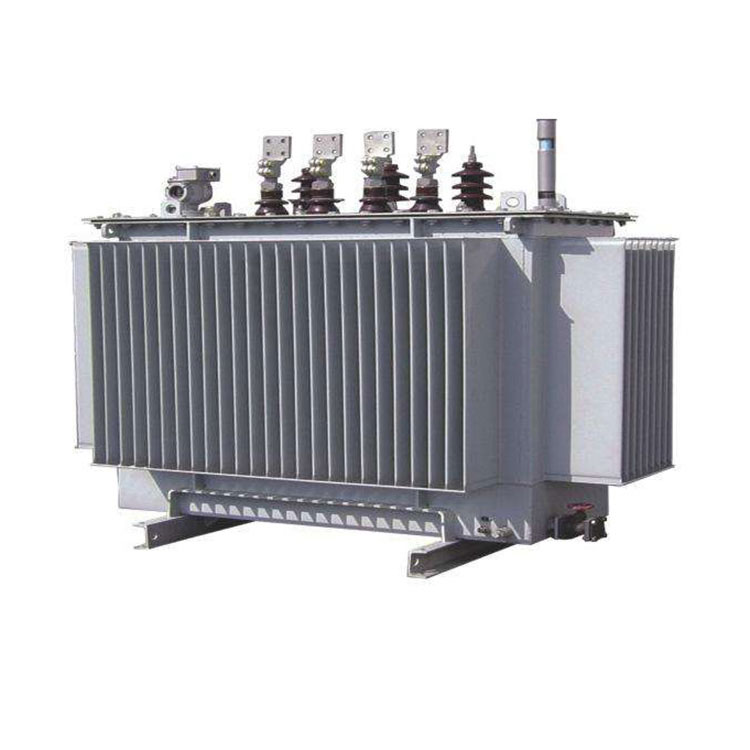

Naplnené olejom

Olej vyprázdnený

Amorfná zliatina

Jadro z valcovaného železa

Workshop CONSO·CN 2500 kVA energeticky účinných distribučných transformátorov:

testovacie centrum energeticky účinného distribučného transformátora s výkonom 2500 kVA：

Zariadenie na výrobu energeticky účinného distribučného transformátora s výkonom 2 500 kVA:

CONSO·CN energeticky účinný distribučný transformátor s výkonom 2 500 kVA pripravený na odoslanie:

Spôsob balenia:
