240V na 100v 75kva 3-fázový výkonový transformátor

Conso Electrical Science and Technology Co., Ltd je skúsený výrobca na výrobu 240v až 100v 75kva trojfázových výkonových transformátorov. Sortiment produktov je široký. Conso Electrical môže vyrábať transformátory suchého typu z liatej živice a transformátory ponorené do oleja. Pracovné napätie by mohlo pokryť od nízkeho napätia do 40,5 kV. Medzitým je možné dizajn prispôsobiť podľa prevádzkových podmienok zákazníka, čím sa zabezpečí stabilná prevádzka v prostredí s vysokou teplotou, vysokou vlhkosťou a vysokou nadmorskou výškou.

Odoslať dopyt

Popis produktu

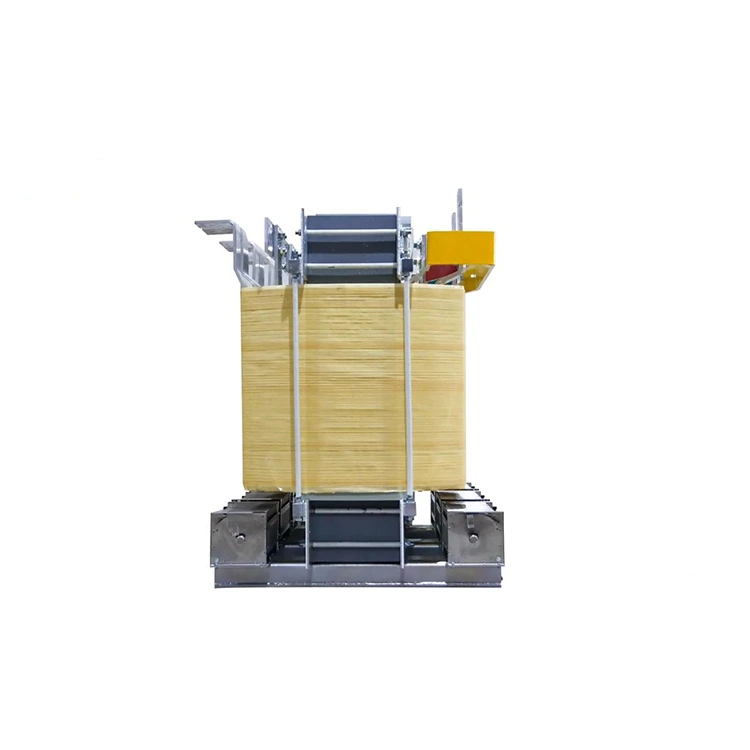

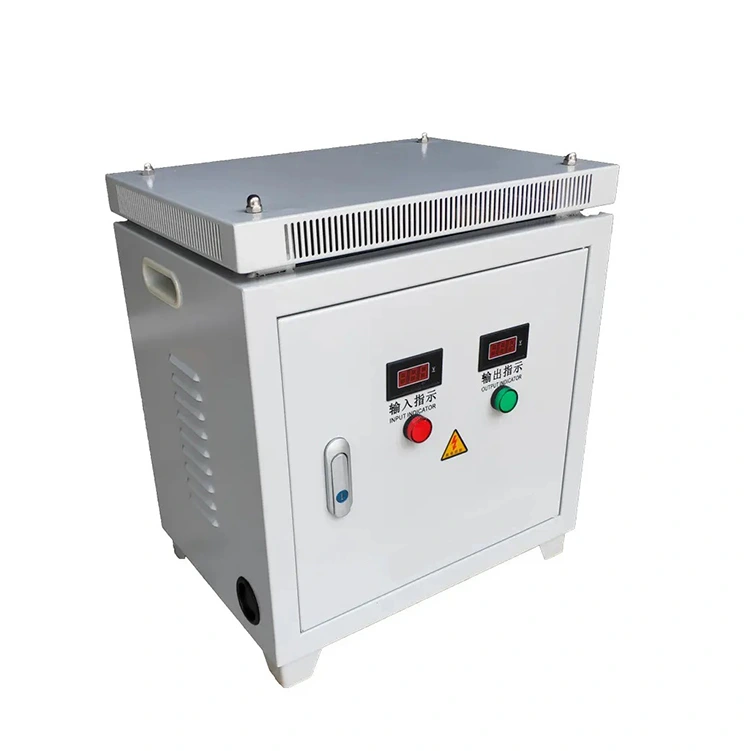

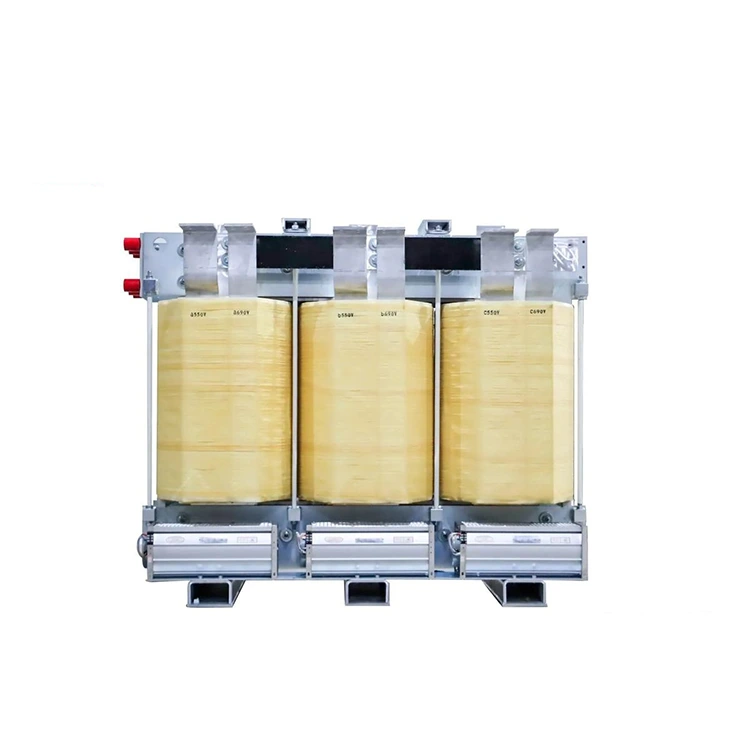

240v až 100v 75kva 3-fázový výkonový transformátor je určený na premenu výkonu a elektrickú izoláciu v rozvodoch nízkeho napätia. Medzi jeho primárne funkcie patrí transformácia napätia, elektrická izolácia a zabezpečenie stabilného napájania. 240V až 100V 75kva 3-fázový výkonový transformátor je vhodný pre AC systémy pracujúce pri 50 Hz alebo 60 Hz s menovitým napätím do 1 kV. Vyznačuje sa kompaktnou konštrukciou, vysokou prevádzkovou bezpečnosťou a spoľahlivým dlhodobým výkonom.

Pri výbere nízkonapäťového výkonového transformátora by ste mali starostlivo posúdiť nasledujúce kľúčové špecifikácie:

1. Menovitá kapacita (kVA)

Menovitý výkon transformátora by sa mal určiť na základe skutočnej požiadavky na zaťaženie a charakteristiky štartovacieho prúdu. Na zabezpečenie spoľahlivej prevádzky sa vo všeobecnosti odporúča povoliť kapacitnú rezervu 10 % až 20 %.

2. Menovité napätie

Primárne a sekundárne napätie, ako aj prípustné tolerancie napätia musia byť jasne definované. Mali by sa zvážiť aj požiadavky na rozsahy odbočiek alebo viaceré výstupné napätia.

3. Konfigurácia fázy a typ pripojenia

Výber by sa mal uskutočniť medzi jednofázovým a trojfázovým dizajnom podľa aplikácie. Príslušná skupina vektorov, ako napríklad Yyn0, Dyn11 alebo Dd0, by mala byť špecifikovaná na základe systémových požiadaviek.

4. Trieda izolácie a nárast teploty

Medzi bežné triedy izolácie patrí trieda F a trieda H. Zvolený izolačný systém by mal vyhovovať teplote okolia a prevádzkovým podmienkam v mieste inštalácie.

5. Spôsob chladenia

Pri štandardných aplikáciách sa zvyčajne používa prirodzené chladenie vzduchom, zatiaľ čo nútené chladenie vzduchom môže byť potrebné pre vysokokapacitné nízkonapäťové výkonové transformátory alebo inštalácie s obmedzenou ventiláciou.

6. Požiadavky na inštaláciu a ochranu

Mali by sa definovať podmienky inštalácie, ako je montáž na panel alebo voľne stojaca inštalácia. Požadovaný stupeň ochrany, napríklad IP20, IP23 alebo IP31, je potrebné zvoliť podľa prevádzkového prostredia.

7. Normy a certifikácie

Nízkonapäťový výkonový transformátor by mal spĺňať príslušné normy, ako sú IEC a GB. Pre exportné projekty môžu byť potrebné dodatočné certifikácie, ako napríklad CE alebo GOST/EAC.

Parameter produktu:

Menovitá kapacita		75 kVA
Primárne napätie		400V/ 415V/ 480V/ 690V
Sekundárne napätie		400 V/230 V; 380 V/220 V
Menovitá frekvencia		50 Hz alebo 60 Hz
Číslo fázy		Trojfázové alebo jednofázové
Vektorová skupina		Y/Y、Δ/Y、Y/Δ
Žiadna strata zaťaženia		200 W až 300 W
Strata zaťaženia		1 200 W až 1 500 W
Trieda izolácie	Suchý typ	Trieda F (150 ℃), trieda H (180 ℃ )
	Ponorený do oleja	Trieda A (105 ℃ )
Spôsob chladenia		AN/AF (suchý typ); ONAN (ponorené v oleji)
Max. Pracovná teplota		+40 ℃
Min. Pracovná teplota		-25 ℃, -40 ℃ alebo -60 ℃
