16 kva jednofázový transformátor namontovaný na stĺpe Úspora energie:

1. Správny výber kapacity transformátora

Transformátory montované na stĺp sú stacionárne elektrické zariadenia s vysokou účinnosťou, typicky presahujúcou 96 % pri menovitých podmienkach. Táto vysoká účinnosť však nie je dosiahnuteľná vo všetkých situáciách; závisí od faktora zaťaženia transformátora. Skutočný prevádzkový stav transformátora možno zhruba rozdeliť do troch oblastí:

1) Región optimálnej ekonomickej prevádzky (optimálny región): Vo všeobecnosti sa pohybuje medzi 25 % a 75 % menovitého zaťaženia. Účinnosť je v tomto rozsahu vysoká.

2) Región ekonomickej prevádzky (ekonomický región): Vo všeobecnosti sa pohybuje od 15 % do 100 % menovitého zaťaženia. Účinnosť zostáva v tomto rozsahu primeraná.

3) Oblasť suboptimálnej prevádzky (región neekonomickej prevádzky, predtým známy ako oblasť „nadmernej kapacity“): Typicky pod 10 % - 20 %, s nízkou účinnosťou v tomto rozsahu.

2. Výber energeticky účinných transformátorov montovaných na stĺp

10kV transformátory série S20 a S22, ktoré sa v súčasnosti vyrábajú v Číne, sú produkty s nízkou stratou. V porovnaní s radom S11 dokážu znížiť straty naprázdno o 15 % a straty pri zaťažení o 30 %. To má za následok významné úspory energie a ponúka výhody, ako je znížená hmotnosť, menšie rozmery, nižšie straty, nižší prúd naprázdno, znížená hlučnosť, vysoká odolnosť proti skratu a výrazné úspory energie.

3. Použitie zariadenia na kompenzáciu jalového výkonu na zlepšenie účinníka

Transformátory montované na stĺp spotrebúvajú rôzne úrovne aktívneho a jalového výkonu v závislosti od účinníka. Keď sa účinník zvyšuje, spotreba činnej aj jalovej energie transformátora namontovaného na stĺpe klesá. Udržiavanie stabilného a primerane vysokého účinníka je kľúčovým opatrením na úsporu energie v energetických systémoch. Opatrenia na zlepšenie účinníka a zníženie prevádzkovej teploty transformátorov namontovaných na stĺpoch ich preto môžu udržať v prevádzke v ich najlepších podmienkach alebo v ich blízkosti. Ak sa nedosiahne požadovaný účinník (zvyčajne nie nižší ako 0,9), na zlepšenie účinníka by sa malo použiť zariadenie na kompenzáciu jalového výkonu.

4. Rozhodnite sa pre výmenu neefektívnych transformátorov namontovaných na stĺp, aby ste dosiahli úspory energie

Transformátory namontované na stĺpe by sa nemali vymieňať až po ich poškodení; namiesto toho by sa mali vymeniť, keď do určitej miery zostarnú a stále majú určitú zostatkovú hodnotu, zvyčajne po približne 20 rokoch. Nahradením nízkoenergetických transformátorov s vysokou spotrebou energie účinnými energeticky úspornými transformátormi možno dosiahnuť značné ročné úspory energie. Napríklad v našej stanici výmena starého transformátora za nový energeticky efektívny transformátor viedla k ročnej úspore energie 3241,2 kWh v aktívnom výkone a 39244,8 kVARh v jalovom výkone, čo predstavuje celkovú úsporu energie 5606,4 kWh.

5. Vyhnite sa prevádzke transformátorov namontovaných na stĺpe naprázdno

V prípade transformátorov namontovaných na stĺpe, ktoré zostanú dlhší čas bez zaťaženia, je vhodné ich okamžite vypnúť, čo môže výrazne znížiť straty vo vedení. Napríklad strata naprázdno 35kV 1600kVA transformátora v našom zariadení je 2095W. Zastavenie jeho prevádzky na jeden deň zníži stratu energie o 50,28 kWh a za mesiac predstavuje zníženie straty energie 150,84 kWh.

6. Nižšia teplota transformátora

Odpor vinutia transformátora namontovaného na stĺpe sa zvyšuje s vyššími teplotami. Pre rovnaký transformátor namontovaný na stĺpe pri rovnakom zaťažení vedú nižšie teploty k nižším stratám. Preto by sa mali zaviesť vhodné opatrenia na chladenie na zníženie teploty transformátorov namontovaných na stĺpoch.

16 kva jednofázový pólový transformátor Parameter:

CONSO·CN 16 kva jednofázový pólový transformátor Detail:

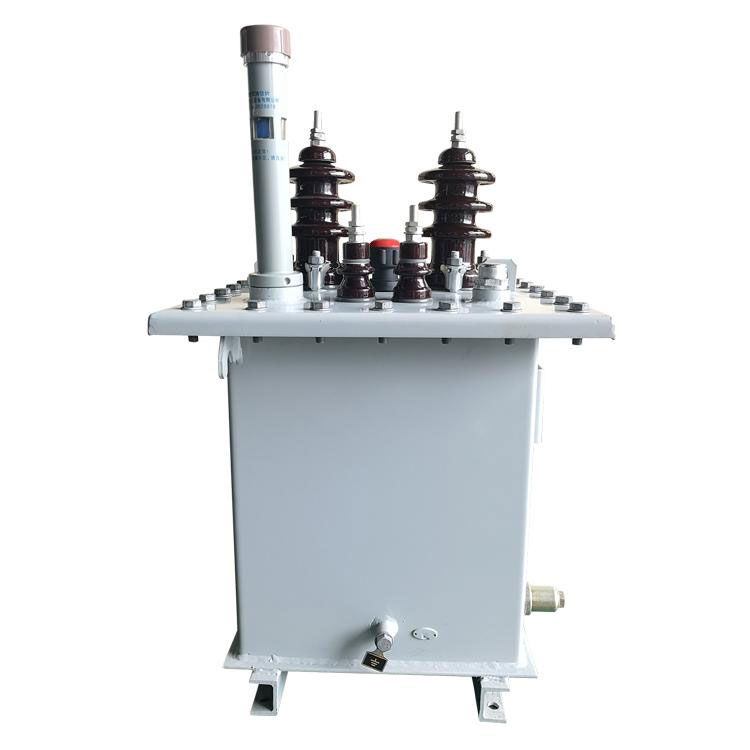

Predná montáž

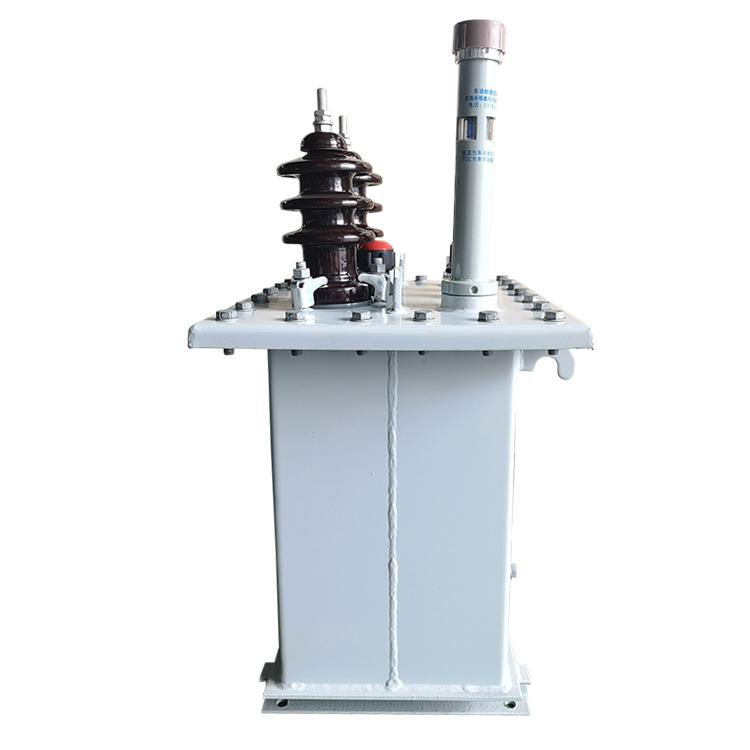

Bočná montáž

Jednofázový transformátor

Montáž na jeden pól

CONSO·CN 16 kva jednofázový pólový transformátor Dielňa:

Testovacie centrum jednofázového pólového transformátora 16 kva:

16 kva jednofázový pólový transformátor Výrobné zariadenie:

CONSO·CN 16 kva jednofázový pólový transformátor pripravený na odoslanie:

Spôsob balenia:
