Predstavenie 11kV 3-fázového 200kVA distribučného transformátora:

A11kV 3-fázový 200 kVA distribučný transformátor je základným elektrickým zariadením používaným na premenu vysokonapäťovej elektrickej energie na nízkonapäťovú elektrinu pre rôzne elektrické zariadenia. Tento typ transformátora hrá kľúčovú úlohu v energetických systémoch a slúži ako kľúčový komponent pre prenos a distribúciu energie. Dosahuje prenos energie a distribučnú rovnováhu medzi rôznymi elektrickými sieťami v energetickom systéme úpravou úrovní napätia a transformáciou foriem prúdu. 10kV elektrické transformátory sú známe svojou účinnosťou a stabilitou, čím zabezpečujú spoľahlivé napájanie.

Medzi základné komponenty 11kV 3fázového 200kVA distribučného transformátora patrí železné jadro a cievky. Železné jadro je konštruované stohovaním plechov z kremíkovej ocele, ktoré primárne slúžia na vedenie magnetického toku, zníženie magnetického úniku a zvýšenie hustoty magnetického toku. Efektívny dizajn a výroba železného jadra môže výrazne znížiť energetické straty a odpad. Cievky sú navinuté vodičovými drôtmi a vytvárajú magnetické pole prostredníctvom toku elektrického prúdu, čo uľahčuje premenu elektrickej energie. Pri návrhu a výrobe cievok sa berú do úvahy faktory, ako je veľkosť prúdu, frekvencia a štruktúra vinutia, aby sa zabezpečila normálna prevádzka transformátora a efektívna premena energie.

11kV 3-fázové 200kVA distribučné transformátory sú vybavené radom ochranných opatrení na zabezpečenie ich bezpečnej a spoľahlivej prevádzky. Napríklad na transformátore sú nainštalované zariadenia na ochranu pred teplotou. Ak teplota prekročí bezpečnostný rozsah, napájanie sa automaticky preruší, aby sa zabránilo prehriatiu a poškodeniu transformátora. Okrem toho sú k dispozícii zariadenia na ochranu pred únikom, ktoré automaticky odpoja napájanie pri zistení úniku, čím predchádzajú úrazom elektrickým prúdom. Tieto ochranné opatrenia rýchlo identifikujú a riešia poruchy transformátora, čím zaisťujú bezpečnú prevádzku energetického systému.

11kV 3fázový 200kVA distribučný transformátorTechnické údaje:

CONSO·CN 11kV 3 fázový 200 kVA distribučný transformátor Detail:

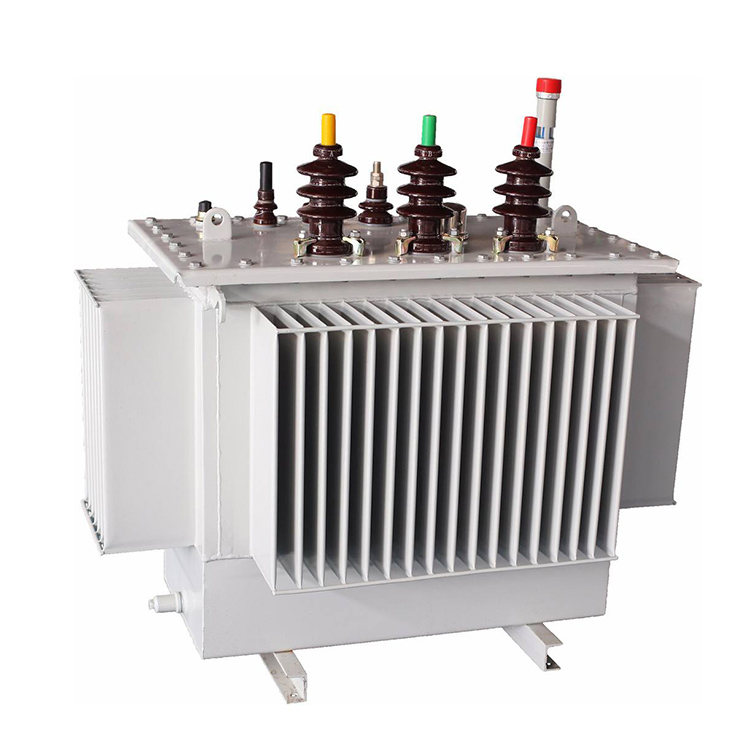

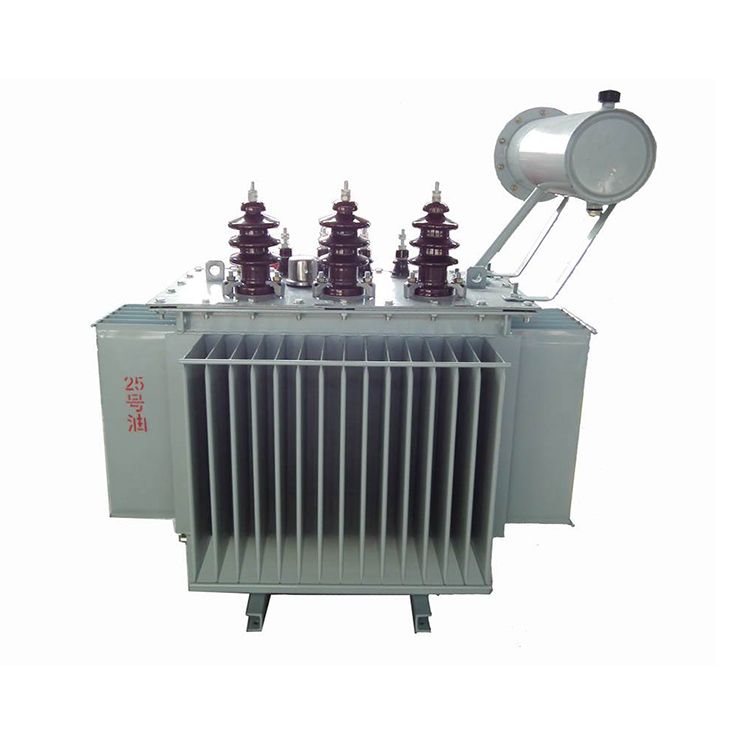

Naplnené olejom

Olej vyprázdnený

Amorfná zliatina

Jadro z valcovaného železa

CONSO·CN 11kV 3 fázový 200 kVA distribučný transformátor Workshop:

Testovacie centrum 11kV 3-fázového 200kVA distribučného transformátora：

Výrobné zariadenie 11kV 3-fázového 200kVA distribučného transformátora:

CONSO·CN  11 kV 3 fázový 200 kVA distribučný transformátor pripravený na odoslanie:

Spôsob balenia:

Denná údržba 11kV 3fázových 200kVA distribučných transformátorov

1. Výkonové transformátory sa počas prevádzky často stretávajú s problémami, ako je únik oleja, kolísanie hladiny oleja, abnormálne teploty, nezvyčajné zvuky a anomálie v chladiacom systéme. Pokúste sa identifikovať príčiny, napraviť ich a viesť správne záznamy.

2. Keď zaťaženie výkonového transformátora prekročí prípustnú normálnu hodnotu preťaženia, znížte zaťaženie transformátora podľa potreby, aby ste predišli bezpečnostným incidentom.

3. V prípade nasledujúcich podmienok okamžite odpojte napájanie transformátora kvôli údržbe: hlasné zvuky zvnútra transformátora, zvuky vybíjania, abnormálne zahrievanie, vstrekovanie paliva z olejovej nádrže alebo bezpečnostného odvzdušňovacieho otvoru, hladina oleja klesajúca na indikovanú hranicu olejomerom, rýchlymi zmenami farby oleja a vážnym poškodením izolátorov.

4. Keď zistíte, že teplota oleja výkonového transformátora je vysoká a zodpovedá výraznému poklesu hladiny oleja, ihneď ho doplňte podľa predpísaných postupov. Ak výrazný únik oleja spôsobí rýchly pokles hladiny oleja, zmeňte ochranu plynu tak, aby ovplyvnila iba signalizáciu, vykonajte okamžité opatrenia na upchanie úniku oleja a doplňte transformátor. Keď hladina oleja v transformátore postupne stúpa v dôsledku zvýšenia teploty a ak hladina oleja pri najvyššej teplote môže prekročiť indikátor hladiny oleja, znížte hladinu oleja na primeranú úroveň, aby ste zabránili pretečeniu.

5. Pri bežnej údržbe suchých transformátorov, ak je možné odpojiť napájanie, skontrolujte, či nie sú uvoľnené upevňovacie prvky a utrite všetok prach. Hlavná údržba stredných a veľkých transformátorov zahŕňa predovšetkým meranie izolačného odporu, ako je napríklad zemný odpor vysokého a nízkeho napätia.
