100kva 3-fázový transformátor na distribúciu energie

Od roku 2006 spoločnosť Conso Electrical Science and Technology Co., Ltd nazbierala viac ako desaťročie skúseností s výrobou 100kVA 3-fázových transformátorov na distribúciu energie, pričom neustále zdokonaľovala svoje existujúce výrobné procesy na výrobu distribučného transformátora a kompaktnej rozvodne. To vyvrcholilo vytvorením vyspelého a vysoko efektívneho riadiaceho rámca, ktorý zahŕňa všetko od návrhu produktu až po výrobné spracovanie. Conso Electrical kladie dôraz na kvalitu a orientáciu na zákazníka pri montáži 100kVA 3-fázových distribučných transformátorov energie. Sme nadšení z perspektívy spolupráce s marketingovými gurumi z celého sveta.

Odoslať dopyt

Popis produktu

Video

100kVA 3-fázový transformátor na distribúciu energie Výkonnostné vlastnosti:

a. Pre olejové transformátory, okrem nízkokapacitných, používa nízkonapäťové vinutie spravidla valcovú štruktúru navinutú medenou fóliou, zatiaľ čo vysokonapäťové vinutie využíva viacvrstvovú valcovú štruktúru. Táto vyvážená konfigurácia vinutia zaisťuje minimálny únik, vysokú mechanickú pevnosť a vysokú odolnosť proti skratu.

b. Jadro aj vinutia sú zaistené upevňovacími opatreniami. Upevňovacie prvky, ako sú vysokonapäťové a nízkonapäťové vedenia, sú vybavené samosvornými maticami proti uvoľneniu. Transformátor využíva konštrukciu odolnú voči nárazom, aby vydržal prepravu.

c. Cievky a jadro prechádzajú vákuovým sušením a transformátorový olej sa spracováva pomocou vákuovej filtrácie a plniacich techník, aby sa minimalizoval obsah vlhkosti v transformátore.

d. Olejová nádrž obsahuje vlnité rebrá, ktoré jej poskytujú funkciu dýchania na kompenzáciu zmien objemu oleja v dôsledku kolísania teploty. V dôsledku toho tento produkt eliminuje potrebu konzervátora oleja, čím sa znižuje celková výška transformátora.

e. Nahradením olejového konzervátora vlnitými rebrami je transformátorový olej účinne izolovaný od vonkajšieho prostredia. To zabraňuje prenikaniu kyslíka a vlhkosti, čím sa zachováva izolačný výkon.

f. S týmito piatimi kľúčovými výkonnostnými faktormi sú olejové transformátory navrhnuté tak, aby fungovali bez potreby výmeny oleja počas bežnej prevádzky. To výrazne znižuje náklady na údržbu a zároveň predlžuje životnosť transformátora.

100kVA 3-fázový napájací transformátor Technická špecifikácia:

Menovitá kapacita:	100 kVA;
Primárne napätie:	13,8 kV, 22 kV alebo 33 kV;
Bez straty pri načítaní:	200 ± 10 % W alebo závisí;
Strata pri načítaní:	1500/1580 ± 10 % W alebo závisí;
Menovitá frekvencia:	50 alebo 60 Hz;
Spôsob chladenia:	NA; AN/AF (typ liatej živice)
Izolačný materiál:	Minerálny olej alebo epoxidová živica;
Menovitá frekvencia:	50 alebo 60 Hz;
Metóda poklepania:	5 krokov každý po 2,5 %;
Pracovná teplota:	-40 ℃ až 40 ℃;

CONSO·CN 100kVA 3-fázový transformátor pre distribúciu energie Detail:

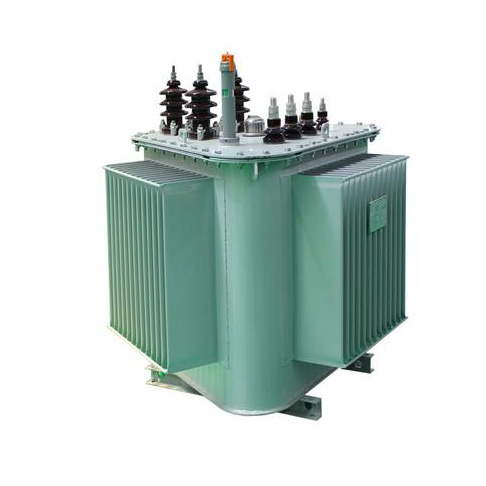

Naplnené olejom

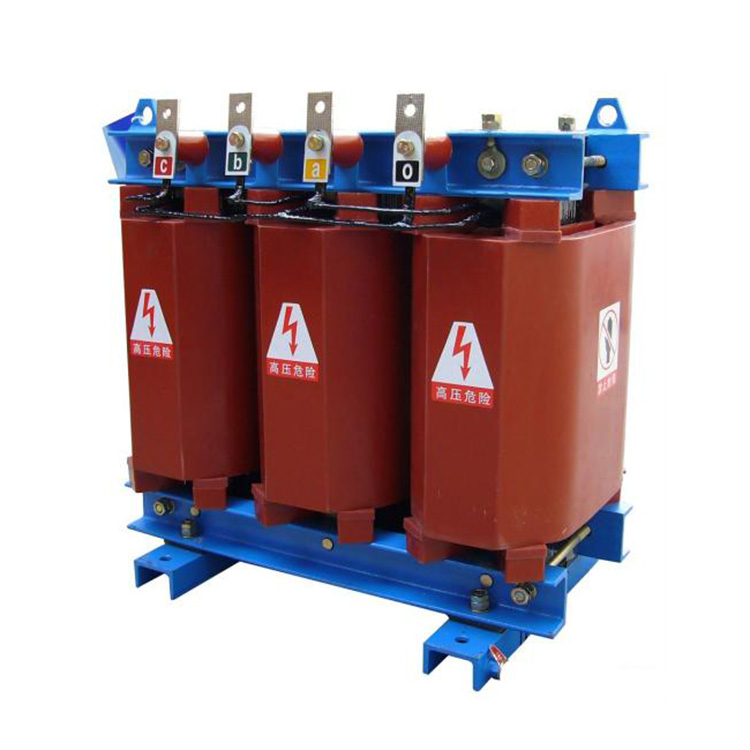

Olej vyprázdnený

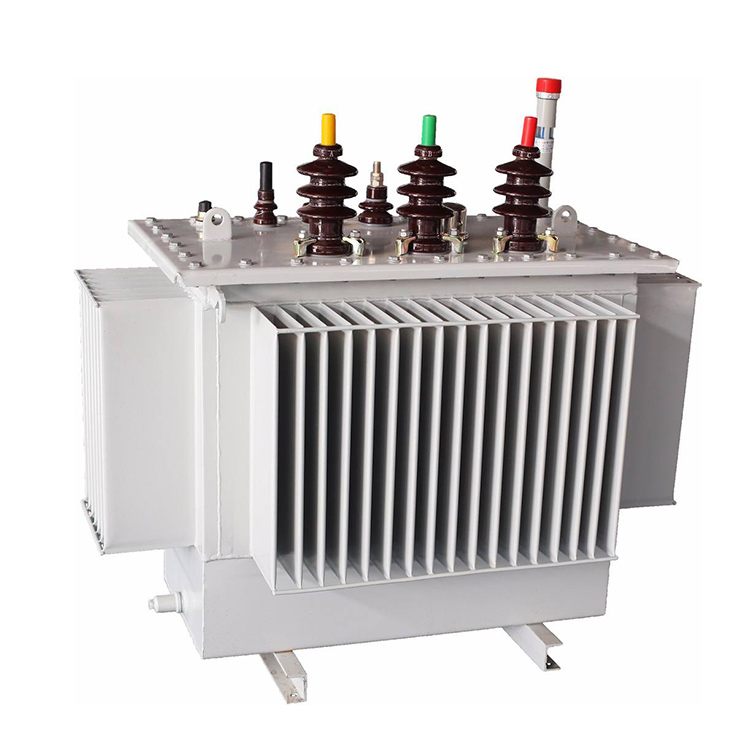

Amorfná zliatina

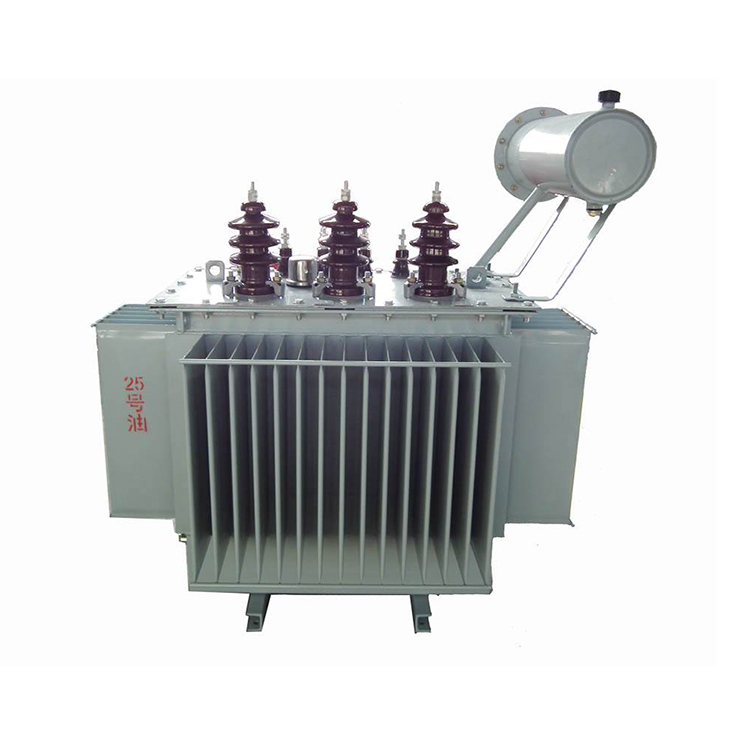

Jadro z valcovaného železa

CONSO·CN 100kVA 3-fázový transformátor na distribúciu energie Workshop:

Navíjacia dielňa

Oblasť sušenia cievok

Oblasť plnenia oleja

Oblasť hotového výrobku

O prispôsobenej službe na výrobu 100kVA 3-fázového transformátora na distribúciu energie:

Navrhneme 100kVA 3-fázové transformátory Power Distribution podľa dokumentu s technickými požiadavkami od klientov. Pred výrobou je nevyhnutné potvrdiť nasledujúce technické špecifikácie:

1. Účinnosť 100kVA 3-fázového transformátora distribúcie energie;

2. Pomer napätia 100 kVA 3-fázového transformátora distribúcie energie;

3. Nárast teploty 100kVA 3-fázového transformátora distribúcie energie;

4. Menovitá frekvencia 100kVA 3-fázového transformátora distribúcie energie;

5. Typ izolácie transformátora 100kVA 3-fázového rozvodu energie.
