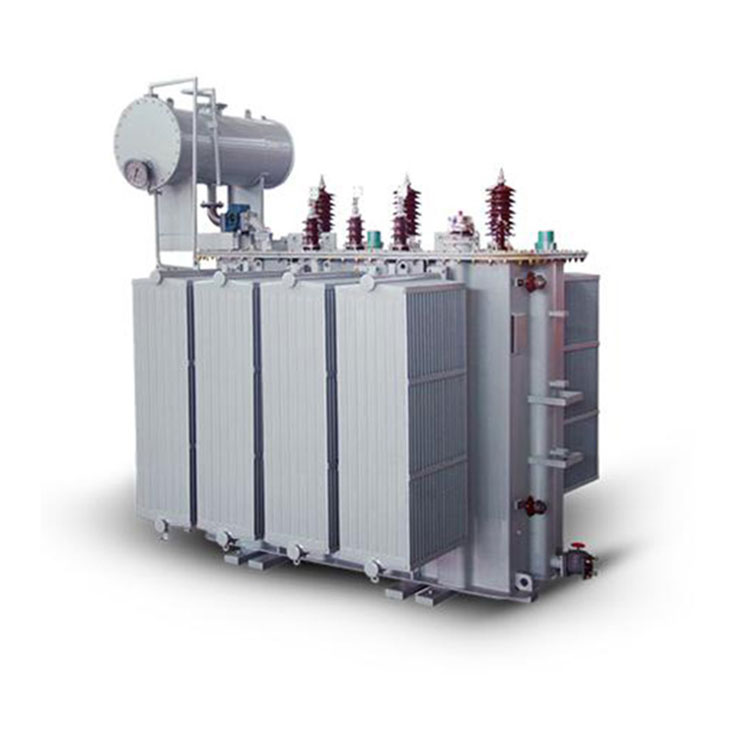

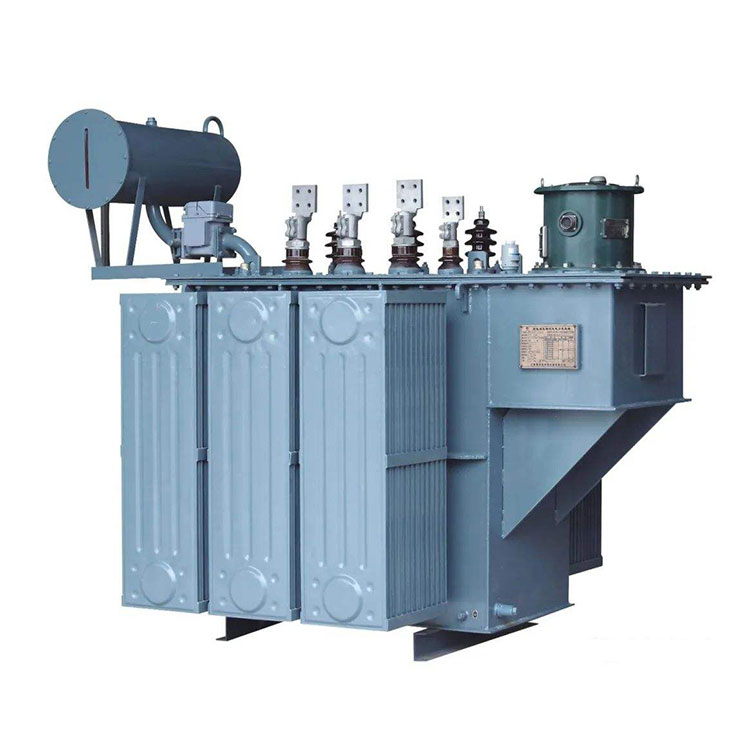

10 Mva 33 11kv elektrický výkonový transformátor

transformátor elektrickej energie 10 mva 33 11kv hrá zásadnú úlohu pri prenose a distribúcii energie. Spoločnosť Conso Electrical Technology and Science Co., Ltd sa zameriava na zostavenie vysoko kvalitného transformátora elektrickej energie 33kv. Od vývoja vrtu od roku 2006 spoločnosť Conso Electrical vybudovala dobre štruktúrovaný systém riadenia kvality ako výrobca výkonových transformátorov. Inžinier skontroluje každý výrobný postup po navrhnutí 33kv výkonového transformátora. Továrenská skúška je potrebná pre každý 10 mva 33 11kv elektrický transformátor, najmä pri preprave do zámorskej oblasti, testovanie tesnosti bude mať viackrát.

Odoslať dopyt

Popis produktu

Video

10 mva 33 11kv elektrický transformátor Riešenia preťaženia:

1. Paralelná prevádzka distribučných transformátorov

Jedným z dôvodov preťaženia transformátorov na distribúciu energie je prítomnosť významného zaťaženia v rámci jedného okruhu. Na vyriešenie tohto problému implementácia paralelnej prevádzky umožňuje nezávislú prevádzku viacerých okruhov, čím sa predchádza problémom s vysokým zaťažením v rámci jedného okruhu. Pri paralelnej prevádzke distribučných transformátorov je dôležité zabezpečiť, aby pomery menovitého napätia boli ekvivalentné, sled fáz sa zhodoval, napätia boli porovnateľné a kapacita paralelných transformátorov sa výrazne nelíšila. Vo všeobecnosti sa odporúča, aby maximálna kapacita transformátora distribúcie energie neprekročila trojnásobok minimálnej kapacity transformátora distribúcie energie.

2. Rozšírenie kapacity transformátora na distribúciu energie

Rozšírenie kapacity transformátorov na distribúciu energie je bežným prístupom k riešeniu problémov s preťažením. Táto metóda vyžaduje vykonanie komplexnej analýzy a skúmania existujúcich operácií napájania na rôznych miestach. Zahŕňa pochopenie vzorcov spotreby elektriny v rôznych časoch, počas rôznych rokov, ročných období a mesiacov, najmä so zameraním na špičkovú spotrebu elektriny. Vytvorením stredného modelu založeného na bežných údajoch a odľahlého modelu založeného na špičkovej spotrebe s maximálnymi hodnotami prevádzkových parametrov prúdového transformátora ako lineárnych obmedzení sa vytvorí niekoľko grafov parametrov. Tieto tabuľky parametrov sú komplexne analyzované na určenie štandardnej hodnoty napájania a maximálneho napájania. Zosúladením týchto hodnôt s existujúcimi prevádzkovými parametrami distribučného transformátora energie slúži štandardná hodnota napájania ako minimum a maximálna hodnota napájania ako horná hranica, čím sa stanovujú základné požiadavky na rozšírenie kapacity.

3. Použitie vysokopreťažovacích distribučných transformátorov

Aby sa zvýšila prevencia preťaženia v distribučných transformátoroch, osobitnú pozornosť si zasluhuje aplikácia transformátorov s vysokým preťažením. Transformátory s vysokým preťažením sú schopné nepretržitej prevádzky pri 1,5-násobku menovitej kapacity počas 6 hodín, 1,75-násobku menovitej kapacity počas 3 hodín a 2,0-násobku menovitej kapacity počas 1 hodiny. Táto schopnosť poskytuje podstatnú podporu na zabránenie preťaženiu v distribučných transformátoroch. Pri bližšej analýze je zrejmé, že distribučné transformátory s vysokým preťažením musia zvládnuť úrovne prúdu prekračujúce ich menovitý prúd a používajú izolačné materiály spĺňajúce normy izolačnej tepelnej odolnosti triedy B alebo vyššej.

10 mva 33 11kv elektrický výkonový transformátor Technický parameter:

Menovitá kapacita:	10 000 kva alebo 10 mva;
režim:	S11-M-10000 alebo závisí;
Pomer napätia:	33/11 kV, 35/10 atď.;
Žiadna strata pri načítaní:	12,40 kW±15% alebo závisí;
strata pri načítaní:	56,8 kW±15% alebo závisí;
Impedancia:	9,0 % ± 15 %;
Skratový prúd:	< 0,56 %;
Materiál navíjania:	100 % meď;
Izolačný materiál:	25# 45# minerálny olej;
