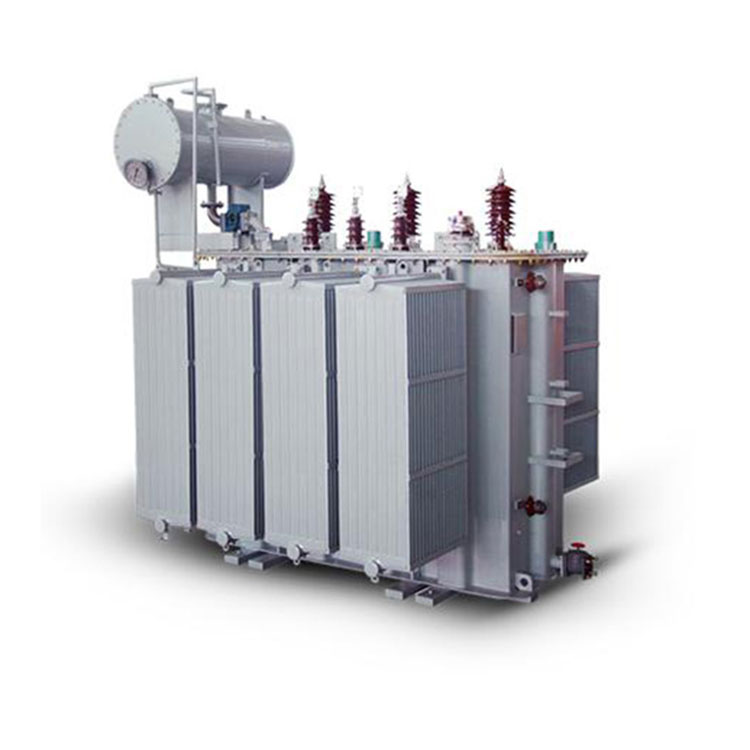

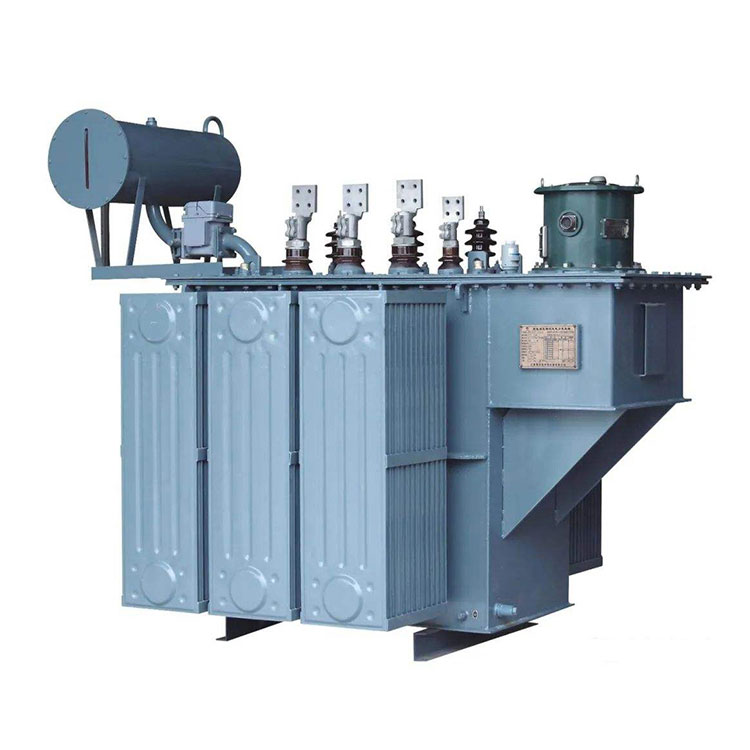

1,5 1,6 Mva stredný výkonový transformátor v rozvodni

Spoločnosť Conso Electrical Technology and Science Co., Ltd., aby vyhovovala požiadavkám trhu, ponúka prispôsobené služby výroby vysokonapäťového výkonového transformátora, ako je 1,5 1,6 mva stredný výkonový transformátor v rozvodni. Inžinier navrhne ideálne riešenie podľa požiadaviek klientov. Ako výrobca kompaktných rozvodní majú naši klienti stále viac možností, ako je výber spôsobu izolácie MV panela, spôsobu distribúcie nn panelu a materiálu krytu. Medzitým spoločnosť vyberá vstupný materiál výkonových transformátorov vážne, aby zabezpečil hladkú cestu používateľa.

Odoslať dopyt

Popis produktu

Video

1,5 1,6 mva transformátor stredného výkonu v rozvodni Úvod:

Výkonové transformátory sú jedným z kľúčových zariadení v elektrárňach a rozvodniach. Slúžia na viaceré funkcie, nielen na zvýšenie napätia na prenos elektrickej energie do spotrebiteľských oblastí, ale aj na zníženie napätia na rôzne úrovne pre špecifické použitie, čím spĺňajú elektrické požiadavky. Stručne povedané, zvýšenie aj zníženie napätia sú úlohy vykonávané transformátormi. Pri prenose elektrickej energie v elektrizačnom systéme sú nevyhnutné straty napätia a výkonu. Pri prenose rovnakého výkonu sú straty napätia nepriamo úmerné napätiu, zatiaľ čo straty výkonu sú nepriamo úmerné druhej mocnine napätia. Použitie transformátorov na zvýšenie napätia znižuje straty energie počas prenosu.

Výkonové transformátory pozostávajú z dvoch alebo viacerých cievok navinutých na rovnakom železnom jadre. Tieto vinutia sú vzájomne prepojené striedavým magnetickým poľom a fungujú na princípe elektromagnetickej indukcie. Miesto inštalácie transformátora by sa malo zvoliť pre prevádzkové pohodlie, údržbu a prepravu, pričom sa uprednostňuje bezpečnosť a spoľahlivosť. Pri použití transformátorov je nevyhnutné racionálne zvoliť menovitý výkon. Transformátory odoberajú značné množstvo jalového výkonu, keď pracujú v podmienkach bez zaťaženia. Tento jalový výkon musí byť dodávaný napájacím systémom. Voľba predimenzovaného transformátora nielen zvyšuje počiatočnú investíciu, ale vedie aj k dlhodobej prevádzke v podmienkach bez záťaže alebo pri nízkej záťaži, zvyšuje podiel strát naprázdno, znižuje účinník a zvyšuje straty siete. Takáto prevádzka je neekonomická a nerozumná. Naopak, výber transformátora s príliš malou kapacitou môže viesť k dlhodobému preťaženiu a potenciálne poškodeniu zariadenia. Menovitá kapacita transformátora by sa preto mala vyberať na základe požiadaviek na elektrické zaťaženie, pričom sa treba vyhnúť príliš veľkým alebo malým veľkostiam.

1,5 1,6 mva transformátor stredného výkonu v rozvodni Technický parameter:

Menovitá kapacita:	1,6 mva;
režim:	S13-M-1600 alebo závisí;
Pomer napätia:	13,8/0,433 kV; 33/0,415 kV, 35/0,4 kV;
Žiadna strata pri načítaní:	1,2 kW ± 10 %;
strata pri načítaní:	14,5 kW ± 10 %;
Impedancia:	5,5 % ± 15 %;
Skratový prúd:	< 0,18 %;
Materiál navíjania:	100 % meď alebo 100 % hliník;
Vektorová skupina:	Dyn11; Yyn0;
